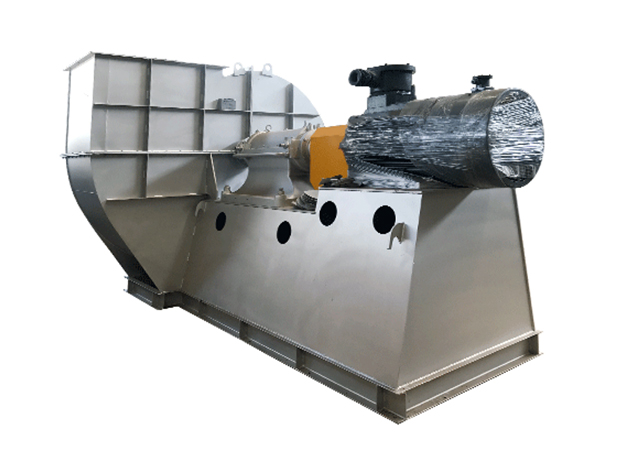

Вентиляторы горячего дутья

При температуре окружающей среды более 350 ° прочность большинства материалов значительно снизится, и в условиях особых технологических требований, таких как цементные заводы, сталелитейные заводы, химические заводы и т.д., вентиляторы должны работать при высокой температуре окружающей среды выше 350 °, для чего требуются высокотемпературные вентиляторы обладать хорошей термостойкостью и высокой термостойкостью к ветру.

технические характеристики

Решение для высокотемпературного вентилятора:

Высокотемпературный вентилятор оснащен передовым научно-исследовательским программным обеспечением для анализа методом конечных элементов и оптимизации проектирования проточных каналов; при выборе материала полностью учитываются прочность на ползучесть, долговечность и долговременная пластичность материала.;

Что касается конструкции с тепловым расширением, то полностью учитывается тепловое расширение корпуса, тепловое расширение уплотнения вала, зазор между воздухозаборником и крыльчаткой, допуск между крыльчаткой и шпинделем и линейное расширение шпинделя; с точки зрения отвода тепла, полностью учитывается отвод тепла подшипником и уплотнением вала; для крупномасштабных высокотемпературных вентиляторов типа F следует рассмотреть конструкцию устройств с медленным вращением.

Характеристики высокотемпературного вентилятора:

Материал 310S/304

Рабочее колесо устойчиво к высоким температурам.

Рабочее колесо изготовлено из нержавеющей стали 310s в качестве основы для рабочего колеса.

Рабочее колесо вентилятора используется в соединительной части трансмиссии для охлаждения водой, чтобы предотвратить перегорание двигателя.

Вентилятор сохраняет тепло, внешний слой корпуса проходит через 2-слойный корпус, а посередине добавляется утепляющий хлопок для предотвращения потери тепла.

Лопасть рабочего колеса состоит из изогнутого переднего диска и плоского заднего диска.Материал изготовлен из нержавеющей стали 310s с высокой прочностью и хорошей долговечностью, а лезвия изготовлены из нержавеющей стали для высокой термостойкости.И после строгой коррекции динамического и статического баланса.Производительность воздуха хорошая, КПД высокий, а работа стабильная.

Эта серия высокотемпературных вентиляторов подходит для подачи слабокоррозионных высокотемпературных газов при температуре 250 ℃.Эксплуатационные параметры: расход 3000-1500000 м3/ч, полное давление 1500-11000Па.Он обычно используется в разгрузочной системе различных нагревательных печей. Основные серии включают 4-57 серий, 4-68 серий, 4-70 серий, 4-72 серии, 4-73 серии, 5-47 серий, 5-55 серий, 6-31 серию, 6-40 серий, 7-29 серий, 8-35 серий, 9-19 серий, 9-26 серий и другие высокотемпературные вентиляторы, нестандартный дизайн также может быть выполнен в соответствии с требованиями заказчика. параметры производительности, предоставляемые пользователем.

Программные мероприятия:

Рабочее колесо изготовлено из специальных материалов, которые подходят для различных высокотемпературных условий работы

Шпиндель изготовлен из термостойкого материала

Конструкция вентилятора устойчива к высоким температурам и не поддается деформации

Разумные меры по охлаждению вентилятором

Ряд мер по защите подшипников

эксплуатационные параметры
Термостойкий вентилятор
Тип машины  W4-10No 18D W(N2)5-10No 15D W5-10No 20D W6-11No 17F W6-2X04No 19F W6-12No 22F W7-07No 11D W7-10No 19.5F
Состав газа High temperature flue gas High temperature nitrogen High temperature flue gas Containing dust and smoke Containing dust and smoke SO2 smoke Dust containing 50g/m³ flue gas SO2 smoke
Температура(℃) 600~700 350 650 430 400 320 500 330
Производительность, м3/ч 133000 94000 136000 45500 140000 165000 6200 80000
Давление, даПа 866 3430 1100 4282 6000 3800 2645 5000
Частота вращения, об./мин. 730 1450 730 1450 1450 960 1450 960
