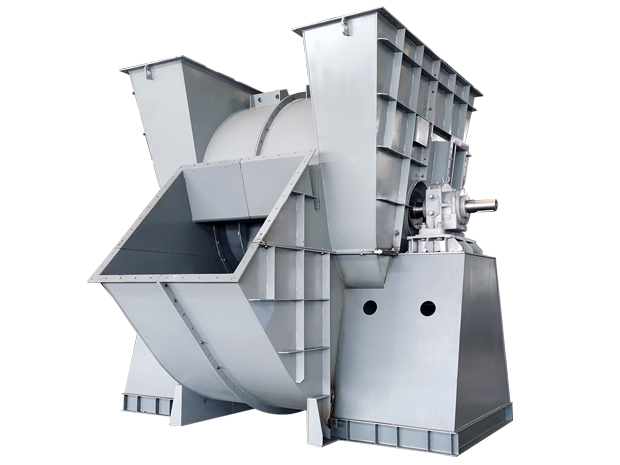

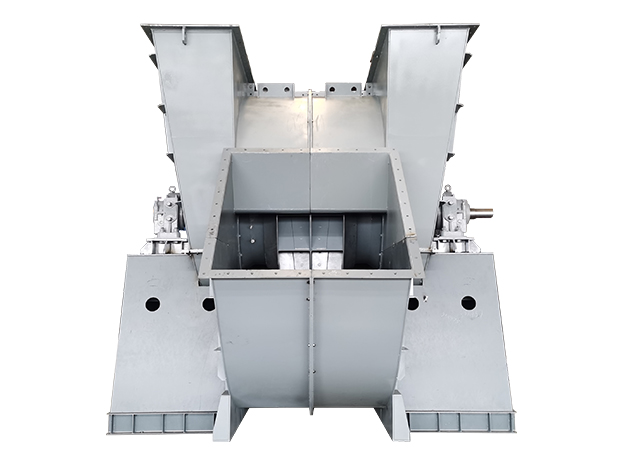

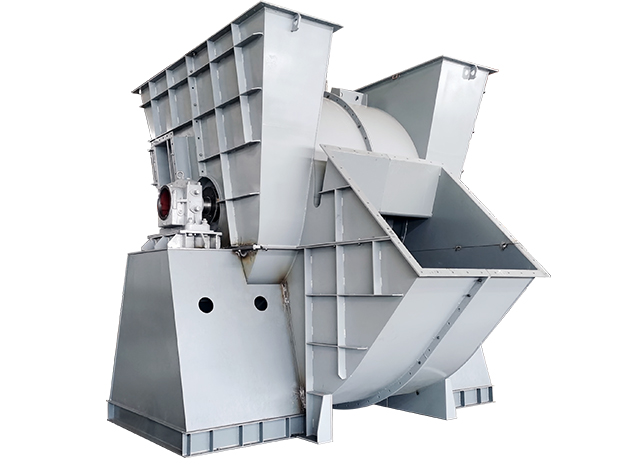

Вентилятор типа 5-55

Номер машины: 4#~12#

Объем воздуха: 1090-23000㎥/ч

Давление ветра: 954-28000па

Мощность: 5,5 кВт-55 кВт

технические характеристики

Описание продукта:

Вентиляторы типа 5-55 - это высокоэффективные и энергосберегающие изделия, разработанные нашей компанией, которые используются в системах вентиляции и вытяжки плавильных, химических, фармацевтических производств и линий пылеудаления.В системе котлов, работающих на угле, он может быть оснащен вентиляцией и вентиляционными установками для различных типов котлов с производительностью испарения от 20 тонн/час до 800 тонн/час.

Программные мероприятия:

Меры при высоких температурах: использование жаропрочных сплавов, разумные меры по охлаждению и научная структура, предотвращающая высокотемпературную деформацию.;

Износостойкие меры: композитные материалы высокой твердости для обеспечения использования рабочего колеса и продления срока его службы.;

Антикоррозионные меры: разнообразные антикоррозионные меры для адаптации к различным условиям коррозии.;

Эффективные продукты: эффективные модели, оптимизированные с помощью моделирования, анализа и строгих процессов обработки

Характеристики продукта:

Он может выдавать более высокое давление воздуха на выходе и в то же время обеспечивать больший расход газа и меньший уровень шума.Может стабильно работать при более высоких температурах среды.

Скорость вращения вентилятора можно гибко регулировать, подбирая различные диаметры шкивов, чтобы обеспечить максимальную эффективность работы вентилятора и сократить потери энергии.

Обеспечьте направляющую скольжения двигателя, которая позволяет легко затянуть ремень и уменьшить потери энергии, вызванные ослаблением ремня.

В подшипниковой коробке предусмотрено место установки датчиков температуры и вибрации, на которые можно легко установить устройство контроля работы вентилятора.

Используйте жидкое смазочное масло. Нет необходимости открывать коробку подшипника для замены и заливки смазочного масла.Подшипниковая коробка оснащена смотровым окошком, через которое можно легко наблюдать за качеством и запасом смазочного масла.

В подшипниковой коробке используется лабиринтное механическое уплотнение, внутри она имеет уникальную конструкцию, защищающую от утечки масла, имеет вентиляционное отверстие в верхней части и покрыта уплотнительной смазкой на стыках, что полностью исключает возможность утечки масла в подшипниковой коробке.

Рабочее колесо подвергается отжигу, чтобы полностью устранить внутреннее напряжение конструкции, возникающее при сварке, и гарантировать, что рабочее колесо не будет подвергаться деформации формы (ползучести) и трещинам.

Рабочее колесо подверглось стандартной коррекции динамического баланса для обеспечения стабильной работы вентилятора.

После завершения производства он проверяется на работоспособность и уровень вибрации, и он надежен в эксплуатации.

эксплуатационные параметры
Вентилятор типа 5-55
No. 8# 9# 10# 11# 12# 14# 15# 17# 18# 19# 20# 21# 22# 25# 28# 29.5# 31.5#
Расход (м3/ч) 9890~23100 14100~32900 19300~45100 17000~60000 33400~77900 35100~124000 32800~152000 47800~147000 74600~174000 66700~205000 77800~239000 90000~276000 119000~167000 121000~467000 140000~500000 164000~583000 200000~709000
Полное давление (Па) 1638~2303 2074~3165 2560~3908 1358~4728 1617~6383 2198~7659 1460~8792 1875~4950 2102~5550 2342~6184 2595~6851 1806~7554 2785~8291 2560~10707 2198~7765 2836~8620 2783~9828
Мощность (кВт) 15~18.5 22~30 45~55 22~90 30~132 75~280 45~400 75~220 110~280 132~400 160~500 132~630 160~800 250~1600 250~1250 315~1600 500~2000
Скорость вращения шпинделя (об/мин) 1450 1450 1450 960~1450 960~1450 960~1450 730~1450 730~960 730~960 730~960 730~960 580~960 580~960 580~960 480~730 480~730 480~730
Состав газа Чистый газ, агрессивный газ, твердые частицы, высокотемпературный газ, легковоспламеняющийся газ.
Материал вентилятора Могут быть указаны углеродистая сталь, армированный стекловолокном пластик, нержавеющая сталь, резиновая подкладка, а также износостойкий слой или износостойкая подкладка, керамическая накладка, жаропрочная сталь.
Конфигурация вентилятора Двигатель, крыльчатка, шпиндель, подшипник, посадочное место подшипника, встроенный кронштейн, защитная крышка
Индивидуальный заказ по запросу обычный Антикоррозийная защита Износостойкий Высокая термостойкость Взрывозащищенный другие
Дополнительная конфигурация Встроенный кронштейн, защитная крышка, глушитель, импортный и экспортный компенсатор, импортный и экспортный соединительный фланец, регулировочная дверца, электропривод, амортизатор, мембранная муфта, гидравлическая муфта, дождевик двигателя, датчик температуры, датчик вибрации, устройство плавного пуска, инвертор, специальный двигатель, устройство обнаружения и управления системой, высокая топливный бак.
