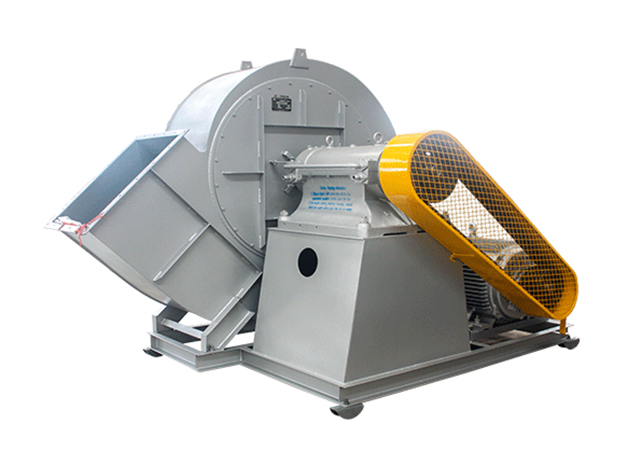

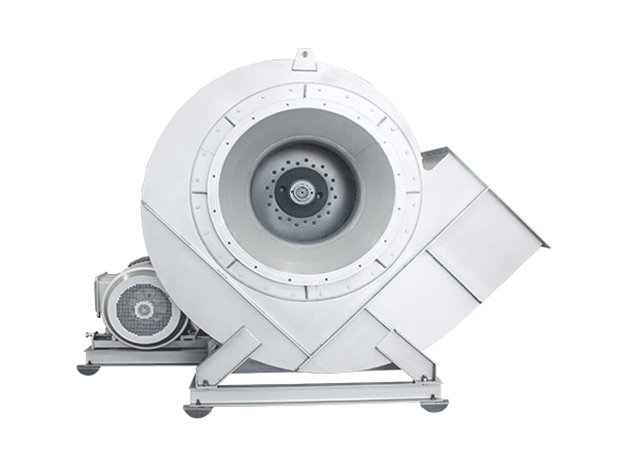

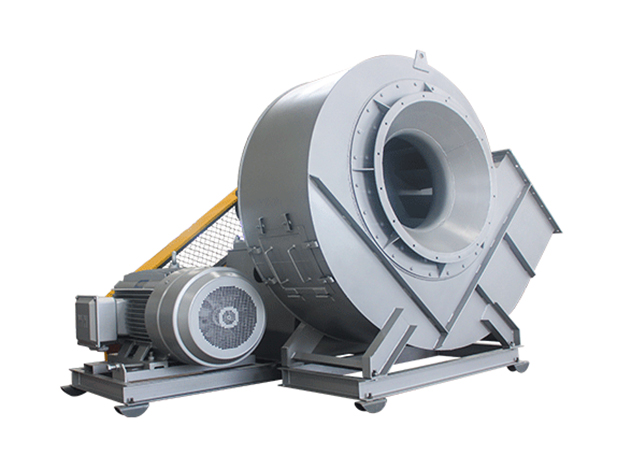

Вентилятор типа 5-51

Объем воздуха: 2470-377586㎥/ч

Давление ветра: 1567-5764па

Мощность: 15 кВт-2000 кВт

технические характеристики

Описание продукта:

Объем воздуха центробежного вентилятора с принудительной тягой серии 5-51 составляет: 2470-377586㎥ /ч, давление воздуха: 1567-5764 Па, а мощность: 15 кВт-2000 кВт. Вентилятор и вентилятор с принудительной тягой выполнены с одинарным всасыванием, каждый с 21 машинным номером №8F ~ 31,5F.

Программные мероприятия:

Меры при высоких температурах: использование жаропрочных сплавов, разумные меры по охлаждению и научная структура, предотвращающая высокотемпературную деформацию.;

Износостойкие меры: композитные материалы высокой твердости для обеспечения использования рабочего колеса и продления срока его службы.;

Антикоррозионные меры: разнообразные антикоррозионные меры для адаптации к различным условиям коррозии.;

Эффективные продукты: эффективные модели, оптимизированные с помощью моделирования, анализа и строгих процессов обработки

Характеристики продукта:

Рабочее колесо: 12 частей наклонных крыльчатых лопастей со скошенным срезом приварены в середине дугообразного переднего диска и плоского заднего диска.Благодаря использованию лопастей в форме крыльев гарантируется высокая эффективность, низкий уровень шума и высокая прочность вентилятора.Рабочее колесо регулируется статическим и динамическим балансом, поэтому оно работает плавно.Конструкция крыльчатки вентиляторов со сквозной и индуцированной тягой одного и того же номера машины одинакова.

Шасси: Шасси представляет собой червячную форму, сваренную из обычной стальной пластины.Корпус одинарного всасывающего вентилятора выполнен в трех различных формах: №8~12 Корпус выполнен в виде единой конструкции и не подлежит демонтажу.№14~16 Шасси выполнено двухоткрытого типа.№18~29.5 Шасси выполнено трехоткрытого типа.Вентилятор с принудительной тягой и червячная пластина имеют соответствующее утолщение для предотвращения износа.

Воздухозаборник: Сужающийся и обтекаемый воздухозаборник выполнен из цельной конструкции и крепится болтами к входной стороне вентилятора.

Регулировочная дверца: Устройство, используемое для регулировки расхода вентилятора, которое устанавливается в осевом направлении перед воздухозаборником.Диапазон регулировки составляет от 0° (полностью открыто) до 90° (полностью закрыто).

Трансмиссионная часть: Главный вал трансмиссионной части изготовлен из высококачественной стали, и в этом вентиляторе используются подшипники качения.Существует две формы опорных коробок: №8 ~ 16 использует встроенную цилиндрическую опорную коробку; №18 ~ 29.5 использует две независимые опорные коробки с подушками.Подшипниковая коробка оснащена термометром и индикатором уровня масла (только для вентилятора с принудительной тягой).В смазочном масле используется механическое масло № 30, а количество масла определяется в соответствии с отметкой уровня масла. № 8-16 Если в цельной цилиндрической подшипниковой коробке используется сухое масло, сбоку шарика в подшипниковой коробке следует добавить маслозадерживающую пластину и выполнить фиксированную канавку. в зависимости от ситуации.Вентилятор с принудительной тягой оснащен устройством водяного охлаждения, поэтому необходимо установить водопроводную трубу.Расход воды зависит от температуры и обычно составляет от 0,5 до 1 м3/ч.

эксплуатационные параметры
Вентилятор типа 5-51
Типоразмер машины 800 1000 1100 1240
Производительность, м3/ч 1450 1450 1450 1450
Давление, даПа 2592~1989 4051~3108 3036~2329 3858~2960
Установленная мощность  двигателя, кВт 12028~20607 23493~40249 31269~53571 44792~76740
Частота вращения, об./мин. 15 55 55 90
Состав газа Чистый газ, агрессивный газ, твердые частицы, высокотемпературный газ, легковоспламеняющийся газ.
Материал вентилятора Могут быть указаны углеродистая сталь, армированный стекловолокном пластик, нержавеющая сталь, резиновая подкладка, а также износостойкий слой или износостойкая подкладка, керамическая накладка, жаропрочная сталь.
Конфигурация вентилятора Двигатель, крыльчатка, шпиндель, подшипник, посадочное место подшипника, встроенный кронштейн, защитная крышка

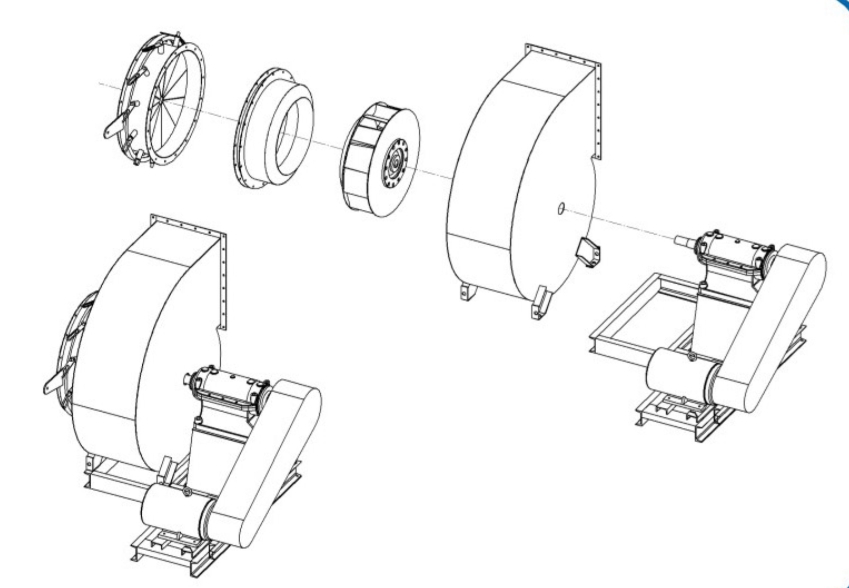

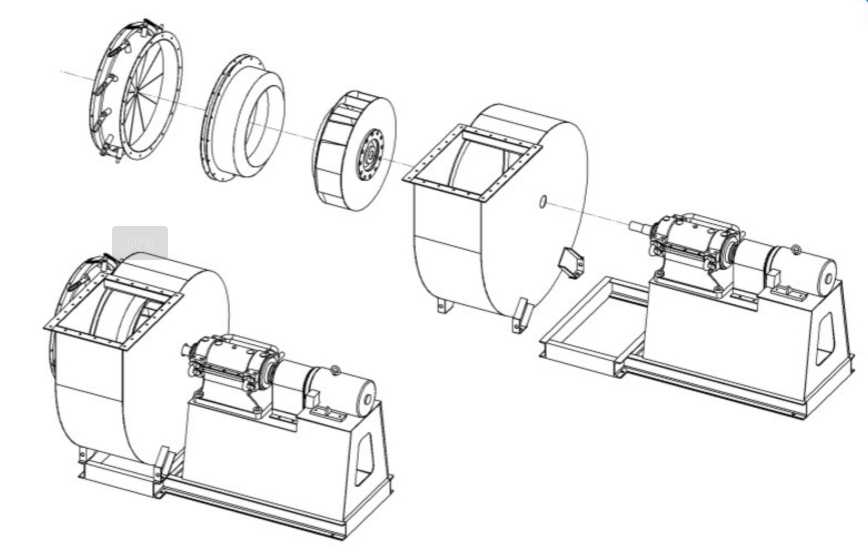

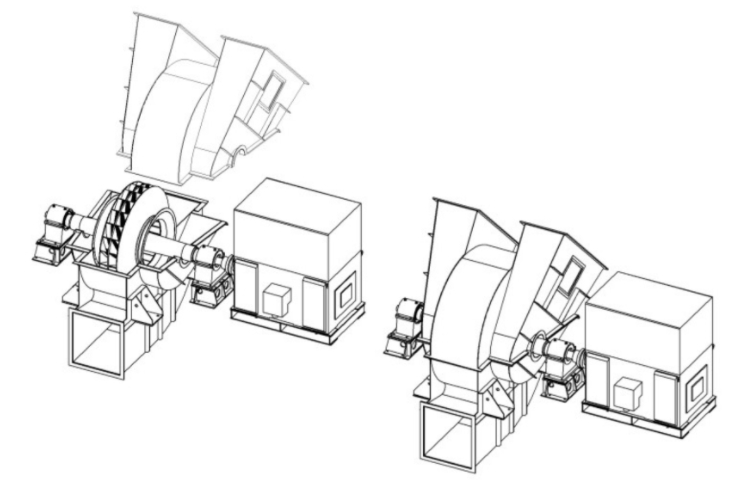

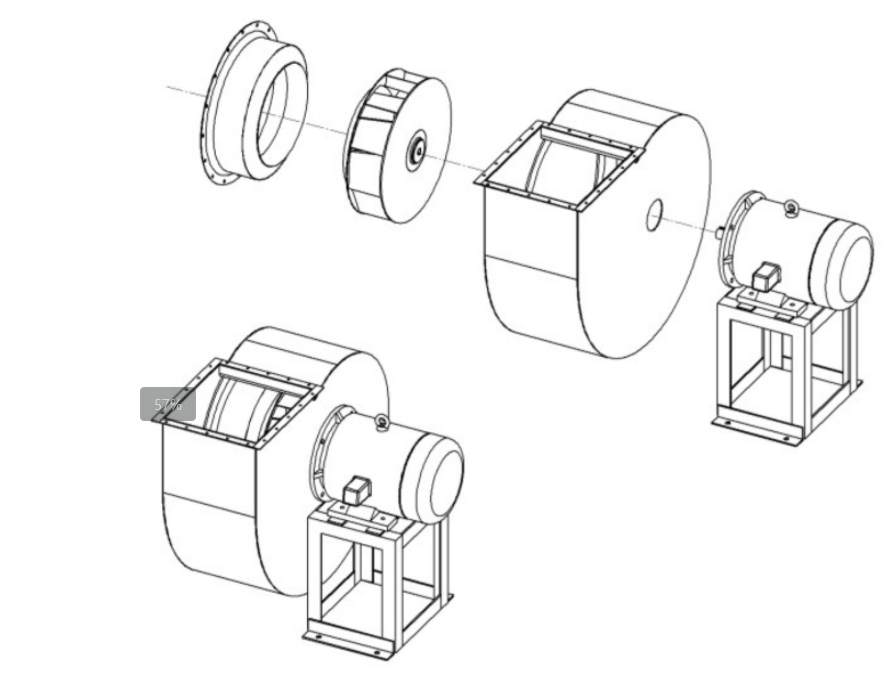

Структура вентилятора

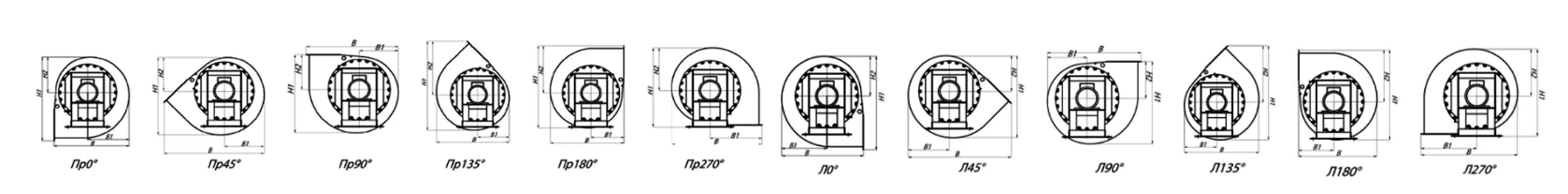

угол спирали
