Номер машины: 4#~25#
Объем воздуха: 590-700735 м3/ч
Давление ветра: 684-8687Па
Мощность: 3 кВт-1000 кВт
Применение: Подходит для промышленных котлов, работающих на различных типах угля и оснащенных устройствами для удаления дыма и пыли.

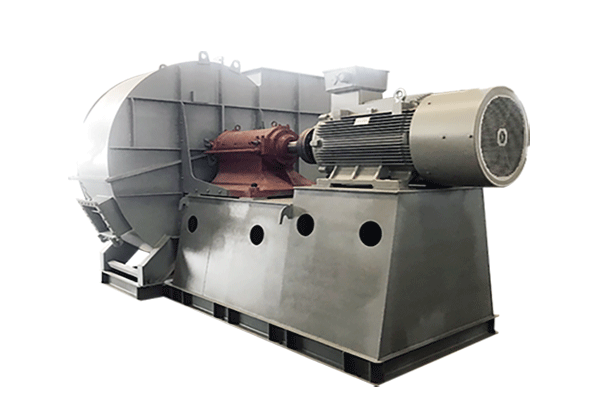

Центробежный вытяжной вентилятор котла Y5-48 предназначен главным образом для удовлетворения требований к выбросам, предъявляемых к оборудованию для очистки выхлопных газов дуговых печей, улучшения условий эксплуатации цеха и обеспечения соответствия концентрации пыли в рабочей зоне электропечи правилам “Гигиенических стандартов промышленного предприятия”. Его также можно использовать в различных случаях с одинаковыми функциональными требованиями.Центробежный вентилятор 5-48 является усовершенствованным типом центробежного вентилятора среднего давления 5-47, который имеет больший выходной расход, чем тип 5-47. Он также используется для транспортировки различных обычных газов и твердых материалов в промышленной области. Объекты применения те же, что и у 5-47, в основном система циркуляции с псевдоожиженным слоем, дымовая завеса. выхлопные газы, сушка материалов, промышленный пылеуловитель / система фильтрации, десульфурация дымовых газов, денитрация дымовых газов, отвод воздуха из промышленных котлов, линия по производству цемента, устройство для рекуперации тепла промышленных отходов, спекание рудного порошка (агломерационная машина), производство кокса (коксовая печь) и т.д., особенно подходит для высоких температур, износа, коррозия и другие виды* * Условий труда.
Меры при высоких температурах: использование жаропрочных сплавов, разумные меры по охлаждению и научная структура, предотвращающая высокотемпературную деформацию.;
Износостойкие меры: композитные материалы высокой твердости для обеспечения использования рабочего колеса и продления срока его службы.;
Антикоррозионные меры: разнообразные антикоррозионные меры для адаптации к различным условиям коррозии.;
Эффективные продукты: эффективные модели, оптимизированные с помощью моделирования, анализа и строгих процессов обработки
Он может выдавать более высокое давление воздуха на выходе и в то же время обеспечивать больший расход газа и меньший уровень шума.Может стабильно работать при более высоких температурах среды.
Скорость вращения вентилятора можно гибко регулировать, подбирая различные диаметры шкивов.
Обеспечьте направляющую скольжения двигателя, которая позволяет легко затянуть ремень и уменьшить потери энергии, вызванные ослаблением ремня.
В подшипниковой коробке предусмотрено место установки датчиков температуры и вибрации, на которые можно легко установить устройство контроля работы вентилятора.
Используйте жидкое смазочное масло. Нет необходимости открывать коробку подшипника для замены и заливки смазочного масла.Подшипниковая коробка оснащена смотровым окошком, через которое можно легко наблюдать за качеством и запасом смазочного масла.
В подшипниковой коробке используется лабиринтное механическое уплотнение, она имеет уникальную конструкцию, защищающую от утечки масла внутри, имеет вентиляционные отверстия в нижней части и покрыта уплотнительной смазкой на стыках, что исключает возможность утечки масла в подшипниковой коробке.
Рабочее колесо подвергается отжигу, чтобы устранить внутреннее структурное напряжение, возникающее при сварке, и гарантировать, что рабочее колесо не будет подвергаться деформации формы (ползучести) и трещинам.
Рабочее колесо подверглось стандартной коррекции динамического баланса для обеспечения стабильной работы вентилятора.
После завершения производства он проверяется на работоспособность и уровень вибрации, и он надежен в эксплуатации.
| Вентилятор типа 5-48 | |||||||||||
| No. | 4C | 5C | 6.3C | 8C | 10C | 12.5C | 14D | 15D | 16.5D | 18D | 20D |
| Расход (м3/ч) | 2065～5564 | 3772～9851 | 6737～17516 | 9656～25619 | 15451～44634 | 24143～67803 | 49182～98661 | 40050～80341 | 53307～106934 | 69206～138830 | 94933～190438 |
| Полное давление (Па) | 742～2221 | 964～2819 | 1221～3545 | 1100～3323 | 1419～4483 | 2145～4234 | 5704~3764 | 2870～1894 | 3473～2292 | 4133～2727 | 5103～3367 |
| Мощность (кВт) | 2.2～5.5 | 4～11 | 7.5～22 | 11～30 | 22～75 | 37～110 | 200 | 75 | 110~132 | 132~160 | 250~315 |
| Скорость вращения шпинделя (об/мин) | 2500～3550 | 2240～3150 | 2000～2800 | 1400～2000 | 1250～1800 | 1000～1400 | 1450 | 960 | 960 | 960 | 960 |
| Материал вентилятора | Могут быть указаны углеродистая сталь, армированный стекловолокном пластик, нержавеющая сталь, резиновая подкладка, а также износостойкий слой или износостойкая подкладка, керамическая накладка, жаропрочная сталь. | ||||||||||
| Конфигурация вентилятора | Двигатель, крыльчатка, шпиндель, подшипник, посадочное место подшипника, встроенный кронштейн, защитная крышка | ||||||||||
| Индивидуальный заказ по запросу | Обычный, антикоррозийный, износостойкий, термостойкий, взрывозащищенный, другой | ||||||||||
| Дополнительная конфигурация | Встроенный кронштейн, защитная крышка, глушитель, импортный и экспортный компенсатор, импортный и экспортный соединительный фланец, регулировочная дверца, электропривод, амортизатор, мембранная муфта, гидравлическая муфта, дождевик двигателя, датчик температуры, датчик вибрации, устройство плавного пуска, инвертор, специальный двигатель, устройство обнаружения и управления системой, высокая топливный бак. | ||||||||||
