Вентилятор типа 4-73

Номер машины: 8#~29#

Объем воздуха: 10696-952530 м3/ч

Давление ветра: 615-8302Па

Мощность: 5,5 кВт-1600 кВт

Назначение: В основном используется для решения задач, требующих большого расхода воздуха, с низким уровнем шума и высокой эффективностью.

технические характеристики

Описание продукта:

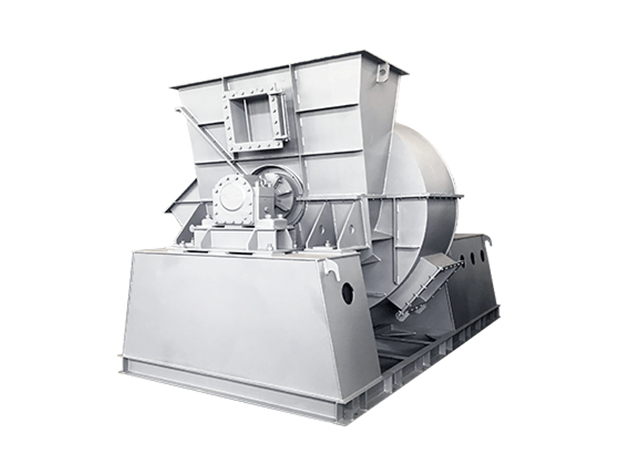

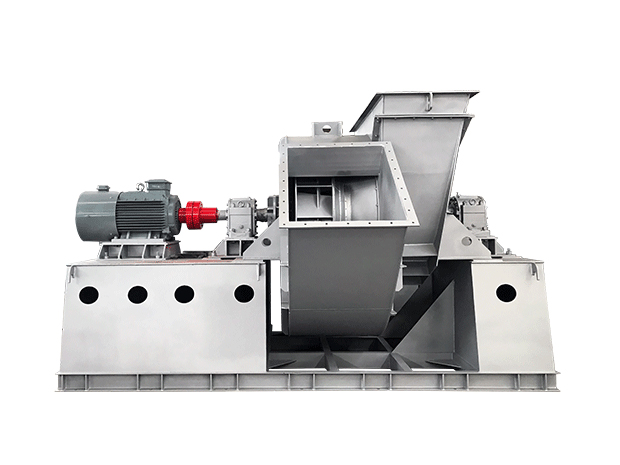

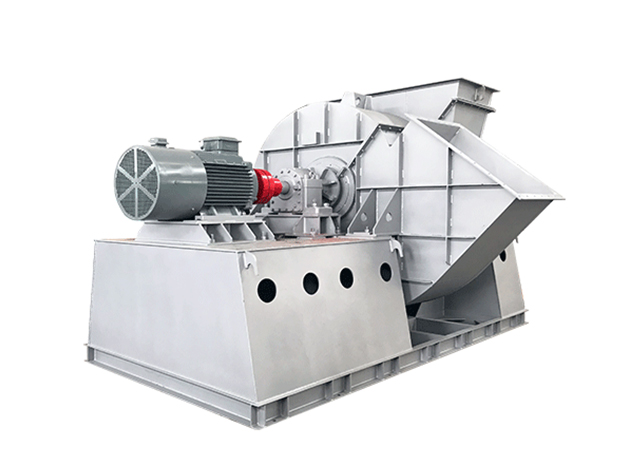

Вентиляторы сквозной и индуцированной тяги G4-73 и Y4-73 подходят для систем вентиляторов сквозной и индуцированной тяги паровых котлов мощностью от 2 до 670 Т/ч на тепловых электростанциях.Он также может использоваться для вентиляции шахт и общей вентиляции, когда нет других особых требований; в основном он используется для решения задач, требующих большого расхода воздуха, с низким уровнем шума и высокой эффективностью. Он может транспортировать чистые газы, пылесодержащие газы, горючие газы, агрессивные газы, порошки или дисперсные материалы при комнатной или высокой температуре.Типичными областями применения являются: вентиляция зданий, вентиляция шахт, дымоудаление, сушка, охлаждение клинкера, транспортировка газа, транспортировка легких материалов, дутье и отвод воздуха в промышленных котельных системах, подача и отвод воздуха в печах / мусоросжигательных установках, оборудование для очистки воздуха, промышленные системы пылеулавливания и т.д., В дополнение что касается промышленной области, то он также часто используется в сельском хозяйстве и гражданской сфере, и это широко используемая серия вентиляторов.

Программные мероприятия:

Меры при высоких температурах: использование жаропрочных сплавов, разумные меры по охлаждению и научная структура, предотвращающая высокотемпературную деформацию.;

Износостойкие меры: композитные материалы высокой твердости для обеспечения использования рабочего колеса и продления срока его службы.;

Антикоррозионные меры: разнообразные антикоррозионные меры для адаптации к различным условиям коррозии.;

Эффективные продукты: эффективные модели, оптимизированные с помощью моделирования, анализа и строгих процессов обработки

Характеристики продукта:

Он может стабильно работать при более высоких температурах среды, а при соблюдении требований к давлению может выдавать большой расход газа и низкий уровень шума.

Угол установки лезвий был оптимизирован, чтобы сделать их более износостойкими и продлить срок службы.

Вы можете использовать регулировочную дверцу для гибкой регулировки давления и расхода вентилятора во время работы.Вы также можете выбрать двигатель с преобразованием частоты для регулировки давления и расхода вентилятора путем изменения скорости.

В качестве материалов рабочего колеса и шпинделя мы выберем углеродистую сталь, низколегированную сталь и жаростойкую легированную сталь для различных условий работы, температуры и рабочей скорости, чтобы рабочее колесо и шпиндель сохраняли надежную прочность при высоких температурах.

Вентиляторные системы с номинальным диаметром рабочего колеса менее 1400 мм, работающие при комнатной температуре, не требуют дополнительных устройств для охлаждения подшипников, что снижает капиталовложения пользователей и нагрузку на техническое обслуживание.

Рабочее колесо подвергается отжигу, чтобы устранить внутреннее структурное напряжение, возникающее при сварке, и гарантировать, что рабочее колесо не будет подвергаться деформации формы (ползучести) и трещинам.

Сварные швы и шпиндели рабочего колеса проходят ультразвуковую проверку, чтобы убедиться в отсутствии дефектов сварки и материала, а также в гарантированной прочности.

Рабочее колесо подверглось стандартной коррекции динамического баланса для обеспечения стабильной работы вентилятора.

Существует множество дополнительных аксессуаров на выбор.

эксплуатационные параметры
Вентилятор типа 4-73
No. 8D 9D 10D 12D 14D 16D 18D 20D 22D 25D 28D 20F 22F 25F 28F 29.5F 31.5F
Расход (м3/ч) 16156~30993 15229 ~ 44128 15886 ~ 60533 25661 ~ 104600 43591 ~166100 51699 ~ 164150 73610 ~ 233730 100970 ~ 320610 116000 ~ 434000 171000 ~ 484000 187000 ~ 680000 121000 ~ 295600 161000 ~ 393100 236300 ~ 577300 263700 ~ 616600 308500 ~ 721300 375700 ~ 878200
Полное давление (Па) 2104~1400 775 ~ 2668 553 ~ 3301 797 ~ 4777 1086 ~ 6541 895 ~ 3709 1133 ~ 4710 1400 ~ 5837 1216 ~ 6865 1579 ~ 5138 1205 ~ 6400 2139 ~ 5847 2589 ~ 6739 3335 ~ 8721 3639 ~ 6318 2933 ~ 7041 3345 ~ 8005
Мощность (кВт) 18.55 11 ~ 37 7.5 ~ 55 15 ~ 132 37 ~ 315 45 ~ 185 75 ~ 280 110 ~ 520 140 ~ 850 165 ~ 700 320 ~ 1250 220 ~ 500 355 ~ 800 630 ~ 1600 630 ~ 1250 800 ~ 1600 1250 ~ 2000
Скорость вращения шпинделя (об/мин) 1450 960 ~ 1450 730 ~ 1450 730 ~ 1450 730 ~ 1450 580 ~ 960 580 ~ 960 580 ~ 960 480 ~ 960 480 ~ 730 375 ~ 730 730 ~ 960 730 ~ 960 730 ~ 960 580 ~ 730 580 ~ 730 580 ~ 730
Материал вентилятора Могут быть указаны углеродистая сталь, армированный стекловолокном пластик, нержавеющая сталь, резиновая подкладка, а также износостойкий слой или износостойкая подкладка, керамическая накладка, жаропрочная сталь.
Конфигурация вентилятора Двигатель, крыльчатка, шпиндель, подшипник, посадочное место подшипника, встроенный кронштейн, защитная крышка
Индивидуальный заказ по запросу Обычный, антикоррозийный, износостойкий, взрывозащищенный, другой
Дополнительная конфигурация Встроенный кронштейн, защитная крышка, глушитель, импортный и экспортный компенсатор, импортный и экспортный соединительный фланец, регулировочная дверца, электропривод, амортизатор, мембранная муфта, гидравлическая муфта, дождевик двигателя, датчик температуры, датчик вибрации, устройство плавного пуска, инвертор, специальный двигатель, устройство обнаружения и управления системой, высокая топливный бак.
