По мощности(кВт):3-250
По частоте вращения(об./мин.):600-1500
По производительности(м3/час):3810-137080
По полному давлению(Па):650-4649
Типоразмерный рад:
№3.5; №8; №10; №12; №13.5; №15.5;№18; №20;
Котельные дымососы Д - это тягодутьевые машины среднего или высокого давления, одностороннего всасывания. Предназначены для подачи чистого воздуха в топливные системы котельных установок или для вытяжки продуктов горения из топочных камер котлов, в том числе газомазутных.

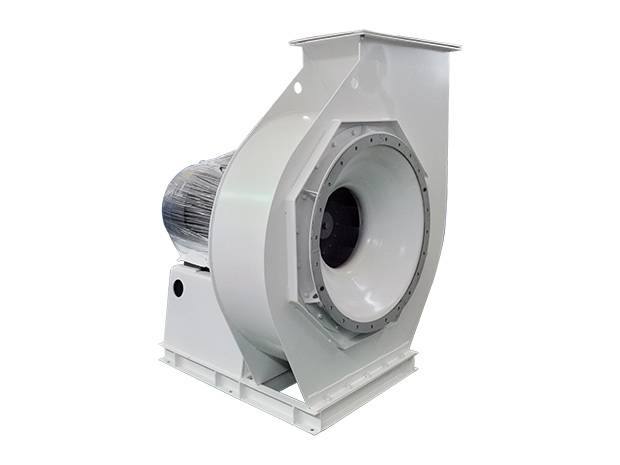

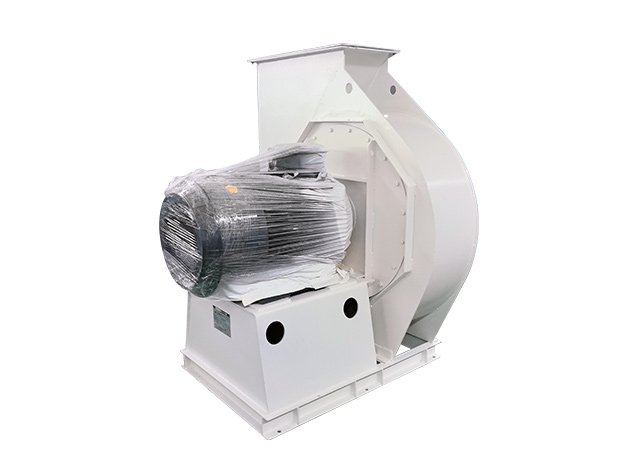

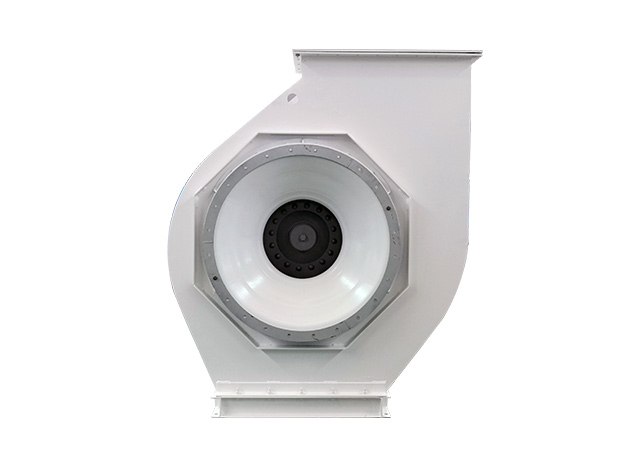

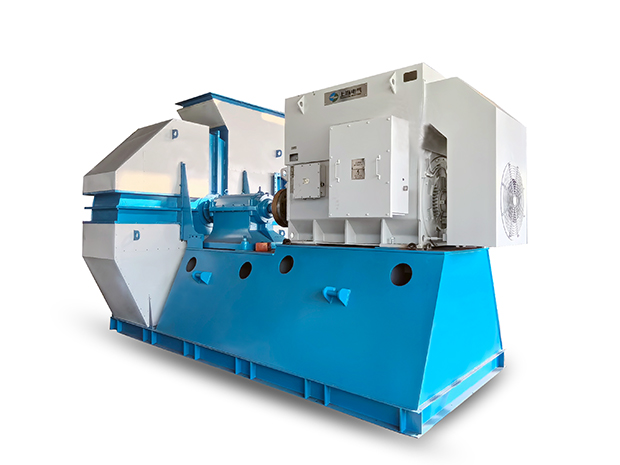

Конструкция дымососов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы. Рабочее колесо имеет 32 лопатки, загнутых вперед. Корпус - спиральный поворотный, для удобства монтажа к вентиляционному каналу изготавливается с углом разворота выхлопа от 0° до 270°. Для усиление монолитности конструкции дымососов применяются специальные корпусные ребра жесткости. С целью повышения сопротивляемости внешней среде, наружные детали покрываются специальными лакокрасочными материалами.
Эксплуатация дымососов должна проходить в условиях умеренного климата при температуре окружающего воздуха -30..+40 °С, второй и третьей категорией размещения (У2 или У3). Возможно применение дымососов Д в условиях умеренного климата первой категории размещения (У1), если электрическая часть машины защищена от атмосферных осадков и прямых солнечных лучей.
| Обозначение дымососа |
По мощности(кВт) | По частоте вращения(об./мин.) | По производительности (м3/час) |
По полному давлению (Па) |
| Д-3,5 | 3 | 1 500 | 3 810 | 650 |
| Д-8 | 3-7.5 | 750/1000 | 8 000-10000 | 750-1345 |
| Д-10 | 7,5-18.5 | 750/1000 | 15 000-20000 | 1 195-2090 |
| Д-12 | 22-37 | 750/1000 | 35 000-375000 | 1 690-2960 |
| Д-13,5 | 37-160 | 600 | 35 820-59000 | 1 485-4050 |
| Д-15,5 | 75-250 | 600 | 54 640-90000 | 1 970-5350 |
| Д-18 | 110-500 | 600/750 | 83 860-138120 | 3 195-6920 |
| Д-20 | 200 | 600/750 | 109 480-137080 | 2 965-4649 |
| Состав газа | Чистый газ, агрессивный газ, твердые частицы, высокотемпературный газ, легковоспламеняющийся газ. | |||
| Материал вентилятора | Могут быть указаны углеродистая сталь, армированный стекловолокном пластик, нержавеющая сталь, резиновая подкладка, а также износостойкий слой или износостойкая подкладка, керамическая накладка, жаропрочная сталь. | |||
| Конфигурация вентилятора | Двигатель, крыльчатка, шпиндель, подшипник, посадочное место подшипника, встроенный кронштейн, защитная крышка | |||
| угол спирали | ||||
