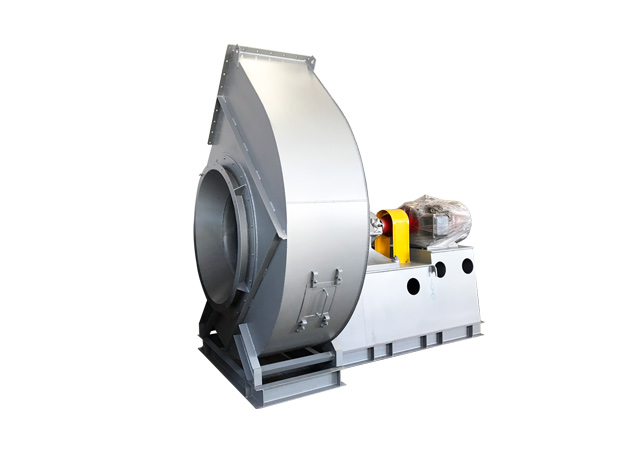

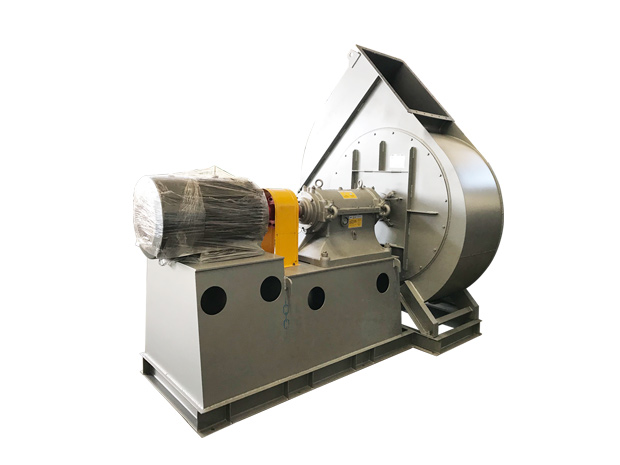

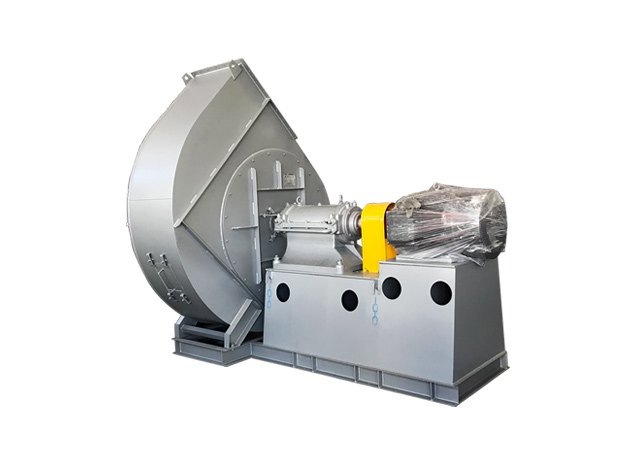

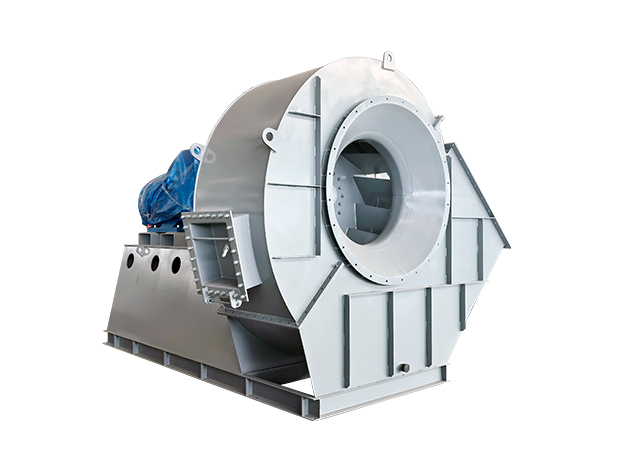

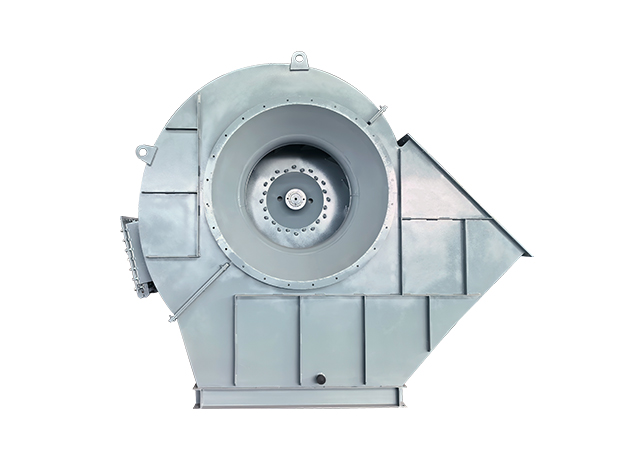

Вентилятор ВГД

  • Производительность:59800 м³/ч
  • Частота вращения:1000 об./мин
  • Давление:2250 даПа
  • Срок изготовления:30-45
технические характеристики

Центробежный вентилятор горячего дутья одностороннего всасывания ВГД предназначен для подачи воздуха, нагретого в воздухоподогревателях, в топки паровых котлов.Устройство вентилятора ВГД: вентилятор состоит из следующих узлов: улита (корпус) , направляющий аппарат, рабочее колесо,крыльчатка охлаждения, ходовая часть, рама под ходовую часть и электродвигатель.Крыльчатка рабочего колеса вентилятора выполняется из низколегированной стали жаропрочной 12ХМ.Вентилятор изготавливается правого или левого вращения. Правым считается вращение рабочего колеса по часовой стрелке, и, соответственно, левым – против часовой стрелки, если смотреть со стороны электродвигателя. Направление вращения указывается стрелкой на рабочем колесе и спиральном корпусе со стороны электродвигателя.Ходовая часть вентилятора состоит из вала, разъемного чугунного корпуса, подшипников качения, крыльчатки охлаждения и упругой втулочно-пальцевой муфты, соединяющей вал с электродвигателем. В качестве смазочной системы подшипников ходовой части служит масляная ванна. Контроль уровня масла в масляной ванне производится с помощью маслоуказателя, установленного на корпусе ходовой части.Спиральный корпус предназначен для сбора воздушного потока, выходящего из рабочего колеса, и направления его через выхлопной патрубок в потребляющую сеть. На спиральном корпусе имеется съемный сектор, предназначенный для демонтажа ротора при ремонте. В нижней части стенки спирального корпуса имеется отверстие для присоединения сливной трубы, предназначенной для отвода конденсата. Регулирование вентилятора осуществляться с помощью направляющего аппарата, укомплектованного электроисполнительным механизмом МЭО.Привод вентилятора осуществляется от односкоростного асинхронного электродвигателя 3000 об/мин.

эксплуатационные параметры
Типоразмер машины Произво-дительность, Q, м3/ч Полное давление, Pa, Па Макси-мальный КПД, ђ, % Частота вращения, мин-1 Типоразмер Мощность, кВт Частота вращения, мин-1 Напря-жение, В Масса без эл. дв., кг
ВГД-13,5 59 400 2 230 72 1 000 АИР315S6У2 110 1 000 380/660 2 320
5АМ315M6 132 1 000 380/660
А355SMB8 160 1 000 380/660
ВГД-15,5 68 420 1 700 72 750 АИР315S8У2 90 750 380/660 2 420
АИР355S8У2 132 750 380/660
90 000 2 940 1 000 АИР355M6У2 200 1 000 380/660
ВГД-16SД 38 000 8 385 82 1 500 АИР315M4У2 200 1 500 380/660 3 600
ВГД-20У 154 000 2 906 72 750 ДАЗО4-400У-8У1 250 750 6 000 4 720
ВГД-22SДР 95 000 11 850 82 1 500 ДАЗО4-450Х-4У1 630 1 500 6 000 4 450
