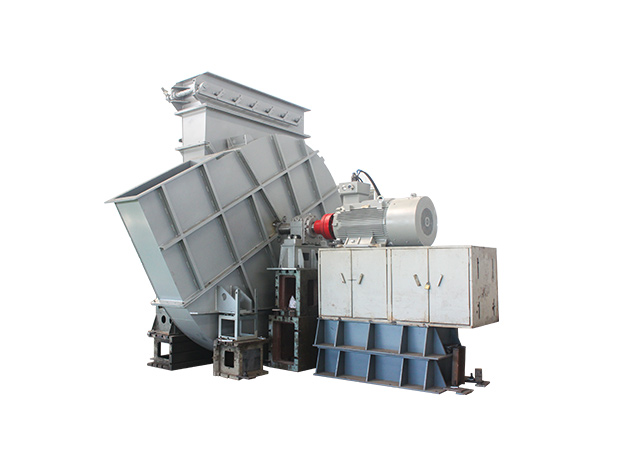

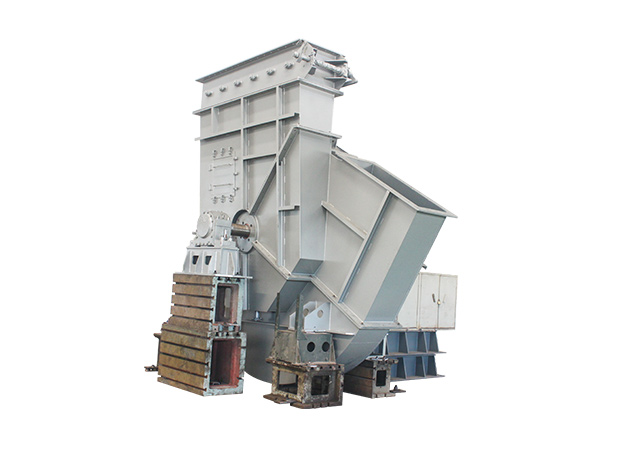

Вентилятор ВВР-22

  • Производительность:170000 м³/ч
  • Частота вращения:1000 об./мин
  • Давление:9047 даПа
технические характеристики

Вентилятор типа ВВРцентробежная тягодутьевая машина одностороннего всасывания. Вентиляторы ВВР предназначены для транспортирования неагрессивных газов, содержащих не склонную к налипанию пыль, в технологических линиях по производству черных металлов. ВВР состоит из следующих основных сборочных единиц: — колеса рабочего; — улитки; — ходовой части; — аппарата направляющего (опция); — уплотнения вала; — рамы; — ограждения муфты; — комплекта деталей для монтажа.   Устройство и работа основных частей: Рабочее колесо преобразует энергию вращения вала электродвигателя в работу по перемещению воздушного потока. Оно состоит из диска, конуса, лопаток и ступицы. Лопатки могут быть усилены сплавом для повышения стойкости. Посадка ступицы на вал цилиндрическая. Колесо подвергается балансировке и крепится к валу шпонкой. Ходовая часть служит опорой для рабочего колеса и передает ему крутящий момент электродвигателя. Состоит из вала, корпуса, подшипников, уплотнений и муфты. Уплотнения препятствуют утечке масла из ходовой части, обеспечивают надёжность и защиту от пыли. Для охлаждения масла установлен змеевик охлаждения. Ходовая часть крепится к раме с помощью болтовых соединений. Рама устанавливается на фундамент и крепится к нему фундаментными шпильками. Дистанционный контроль температуры подшипников осуществляется термопреобразователями сопротивления, которые устанавливаются в крышку корпуса ходовой части. Улитка направляет поток воздуха из рабочего колеса через выхлопной патрубок в потребляющую сеть. Всасывающий патрубок создаёт оптимальные условия для входа воздуха. Направляющий аппарат регулирует производительность путём изменения угла лопаток. Управляется механизмом типа МЭО как дистанционно, так и вручную. Это обеспечивает оптимальную работу системы. Допускается эксплуатация ВВР на открытом воздухе в условиях умеренного или тропического климата. Минимальная температура перемещаемой среды минус 30. Максимальная температура перемещаемой среды не более 200. Поставляется в разобранном виде отдельными поставочными местами. Ходовая часть в сборе с рамой и рабочим колесом отправляются на подставке. Корпус спиральный, всасывающая воронка и направляющий аппарат отправляются без упаковки. Болты, гайки, мелкие детали отгружаются в деревянном ящике.

эксплуатационные параметры
Типоразмер машины Темпера-тура пе-ремещае-мой сре-ды, °С Произво-дитель-ность, Q, м3/ч Полное давле-ние, Pa, Па Макси-маль-ный КПД, ђ, % Часто-та вра-щения, мин-1 Типоразмер Мощность, кВт Частота вращения, мин-1 Напря-жение, В Масса без эл. дв., кг
ВВР-18 70 146 700 14 370 72 1 500 ДАЗО4-560Х-4У1 1 250 1 500 6 000 5 800
ДАЗО4-560УК-4ДУ1 1 250 1 500 10 000
ВВР-22 70 170 000 9 047 72 1 000 2АДО-630-6000-6У1 630 1 000 6 000 7 200
ДАЗО4-560Х-6ДУ1 800 1 000 10 000
ДАЗО4-560Х-6У1 1 000 1 000 6 000
ДАЗО4-560УК-6ДУ1 1 000 1 000 10 000
ВВР-22М 200 170 000 6 560 72 1 000 2АДО-630-6000-6У1 630 1 000 6 000 7 200
ДАЗО4-560Х-6ДУ1 800 1 000 10 000
