Вентиляторы среднего давления ВР 300-45

По мощности(кВт):0.18-110
По частоте вращения(об./мин.):220-3000
По производительности(м3/час):570-127500
По полному давлению(Па):220-2800
Типоразмерный рад:
№2; №2.5;№3.15; №4; №5; №6.3; №8; №10; №12.5

технические характеристики

Вентиляторы радиальные ВР 300-45 могут использоваться как самостоятельная единица вентоборудования, так и в составе сложных вентиляционных сетей общеобменного или местного назначения. Допускается эксплуатация оборудования в системах воздушного отопления и на производственных линиях, где техпроцессом предусмотрено перемещение предварительно очищенного воздуха или нейтральных газовоздушных сред.

Вентиляторы ВР 300-45 развивают среднее аэродинамическое давление при одностороннем всасывании и эксплуатируются в промышленных цехах, мастерских, на участках дерево- и металлообработки, сварки, покраски и т.д. Также могут служить для организации принудительного воздухообмена в жилых, административных и общественных зданиях.

Максимально допустимая запыленность рабочей среды составляет 0,1 г/м.куб. при температуре +80°С (для агрегатов общепромышленного исполнения) или +200°С (для вентиляторов ВР 300-45 в теплостойком варианте).

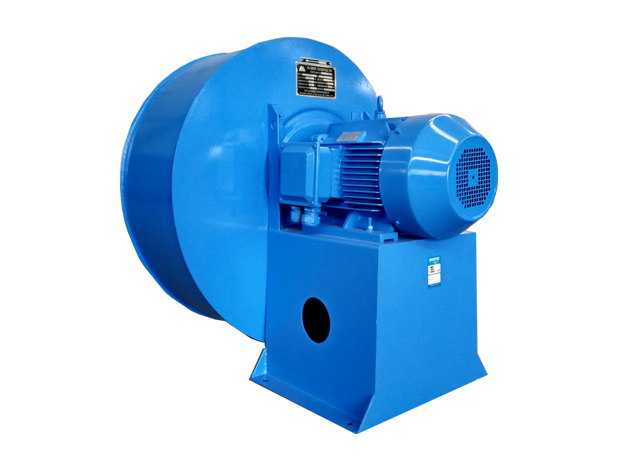

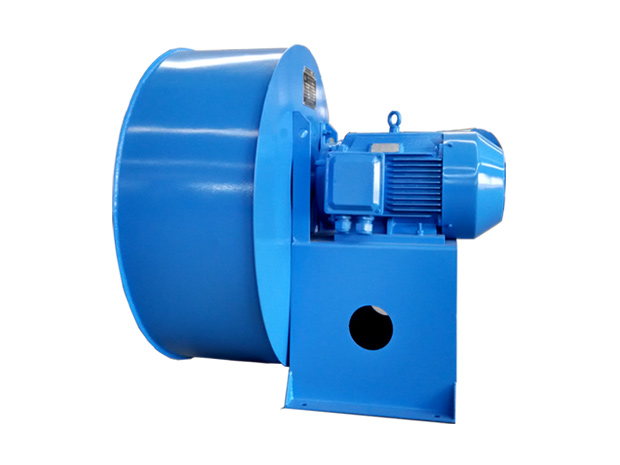

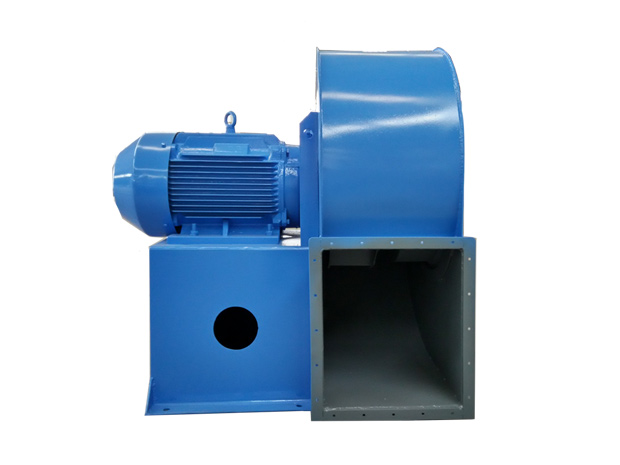

Вентиляторы ВР 300-45 поставляются заказчику в полностью собранном виде в заводской упаковке. На единой станине, сваренной из металлопроката, скомпонованы спиралевидный корпус-«улитка» с крыльчаткой и приводная часть.

Спиральный корпус имеет возможность проворачиваться относительно опорной плоскости, что позволяет выставить его в максимально удобном положении по отношению к выхлопному воздуховоду.

Вентиляторы ВР 300-45 изготавливаются по 1-ой конструктивной схеме (с непосредственным соединением с двигателем),по 3-ей схеме (РК соединяется с электродвигателем через промежуточную подшипниковую опору) и по 5-ой схеме (с ременным приводом) исполнения.

эксплуатационные параметры
Обозначение вентилятора  По мощности(кВт)  По частоте вращения(об./мин.) По производительности(м3/час) По полному давлению (Па)
ВР 300-45-2,5 (№2,5) 0,37-7,5 1500/3000 890-5100 410-2000
ВР 300-45-3,15 (№3,15) 0,37-3,0 1000/1500 1180-5400 320-890
ВР 300-45-4 (№4) 1,1-11,0 1000/1500 2550-11400 540-1550
ВР 300-45-5 (№5) 4,0-30,0 1000/1500 5000-24500 860-2500
ВР 300-45-6,3 (№6,3) 5,5-30,0 750/1000 7500-33100 790-1780
2,2-45,0 400-1100* 4200-36400 240-2400
ВР 300-45-8 (№8) 15,0-90,0 750/1000 14400-65400 1250-2800
3,0-75,0 300-880* 6250-60000 220-2480
ВР 300-45-10 (№10) 5,5-110,0 250-700* 10400-94500 240-2420
ВР 300-45-12,5 (№12,5) 11,0-110,0 220-490* 18100-127500 280-1870
Состав газа Чистый газ, агрессивный газ, твердые частицы, высокотемпературный газ, легковоспламеняющийся газ.
Материал вентилятора Могут быть указаны углеродистая сталь, армированный стекловолокном пластик, нержавеющая сталь, резиновая подкладка, а также износостойкий слой или износостойкая подкладка, керамическая накладка, жаропрочная сталь.
Конфигурация вентилятора Двигатель, крыльчатка, шпиндель, подшипник, посадочное место подшипника, встроенный кронштейн, защитная крышка
угол спирали
