Вентиляторы среднего давления ВЦ 5-35

По мощности(кВт):0.75-11
По частоте вращения(об./мин.):1500-3000
По производительности(м3/час):410-10400
По полному давлению(Па):260-3300
Обозначение вентилятора:№3,55;№4;№8;№8.5

технические характеристики

Вентиляторы радиальные ВЦ 5-35 среднего давления относятся к группе стационарного оборудования и эксплуатируются в составе канальных вентиляционных систем общеобменного типа, а также в системах воздушного отопления и кондиционирования. Допускается использование данных агрегатов для работы на технологических линиях, где техпроцессом предусмотрена транспортировка мелкодисперсных сыпучих материалов (при условии соблюдения требований к работе вентиляторов ВЦ 5-35).

Вентиляционное оборудование данной серии рассчитано на работу с предварительно отфильтрованным воздухом или со смесями воздуха и химически неагрессивных газов. Предельная концентрация пыли в рабочем потоке не должна превышать 100 мг/м³. Наибольшая температура рабочей среды составляет +80°С.

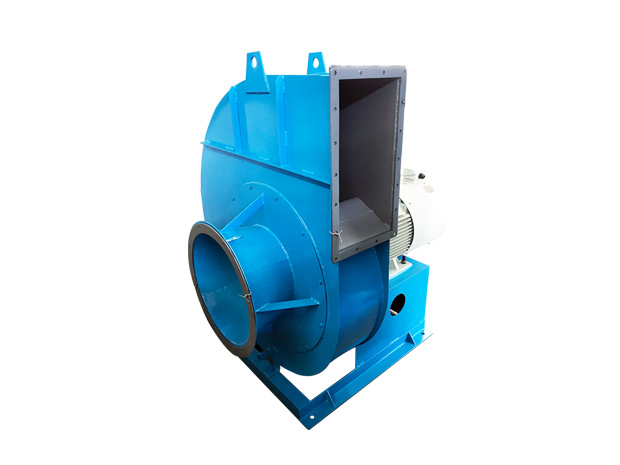

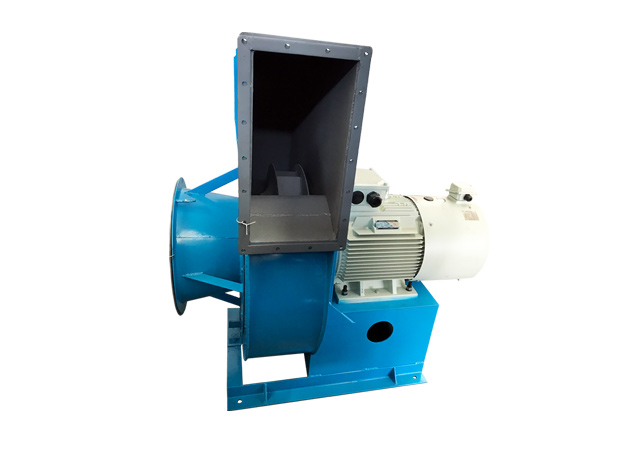

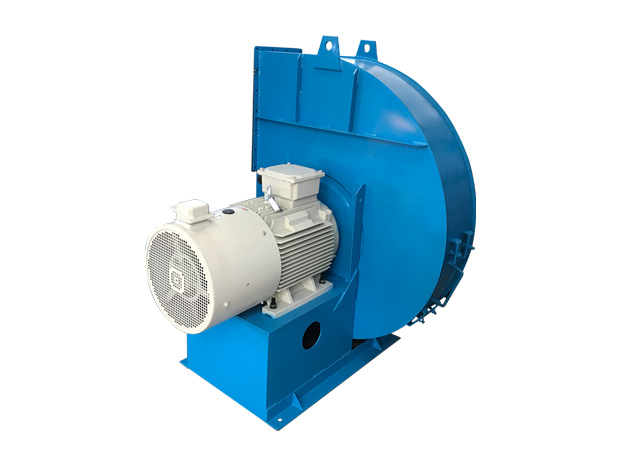

Вентилятор радиальный ВЦ 5-35 состоит из опорной части, спиралевидного кожуха, рабочего колеса и привода.

Оборудование должно монтироваться на жесткое несущее основание, фиксация осуществляется путем затяжки анкерного крепежа.

Корпус вентилятора выходным отверстием направлен вверх относительно опорной плоскости и не имеет возможности углового поворота. В целях придания жесткости и устойчивости корпусу, на нем предусмотрены специальные ребра.

Для подключения воздуховодов на корпусе имеются два фланцевых патрубка. Подсоединять вентилятор радиальный ВЦ 5-35 среднего давления к вентиляционной магистрали можно как напрямую, так и через гибкие вставки соответствующих типоразмеров.

Электрический привод смонтирован соосно рабочему колесу, которое насчитывает 9-ть загнутых в обратную вращению сторону лопастей.

В качестве антикоррозионной защиты и для улучшения эстетических свойств вентилятор ВЦ 5-35 имеет износостойкое лакокрасочное покрытие.

Вентиляторы центробежные ВЦ 5-35 выпускаются только в одном конструктивном исполнении: 1-я схема – в этом варианте рабочее колесо прибора располагается на валу двигателя.

эксплуатационные параметры
Обозначение вентилятора  По мощности(кВт)  По частоте вращения(об./мин.) По производительности(м3/час) По полному давлению(Па)
 ВЦ 5-35-3,55 (№3,55) 0,75-1,1 3000 410-1800 1900-1250
 ВЦ 5-35-4 (№4) 2,2 3000 850-2500 2750-1800
 ВЦ 5-35-8 (№8) 11 1500 4000-12200 3000-2000
 ВЦ 5-35-8,5 (№8,5) 11 1500 4200-10400 3300-260
Состав газа Чистый газ, агрессивный газ, твердые частицы, высокотемпературный газ, легковоспламеняющийся газ.
Материал вентилятора Могут быть указаны углеродистая сталь, армированный стекловолокном пластик, нержавеющая сталь, резиновая подкладка, а также износостойкий слой или износостойкая подкладка, керамическая накладка, жаропрочная сталь.
Конфигурация вентилятора Двигатель, крыльчатка, шпиндель, подшипник, посадочное место подшипника, встроенный кронштейн, защитная крышка
угол спирали
