Вентиляторы среднего давления ВЦ 5-45

По мощности(кВт):4-15
По частоте вращения(об./мин.):1500-3000
По производительности(м3/час):1200-16500
По полному давлению(Па):1700-3250 Обозначение вентилятора:№4.25; №8; №8.5

технические характеристики

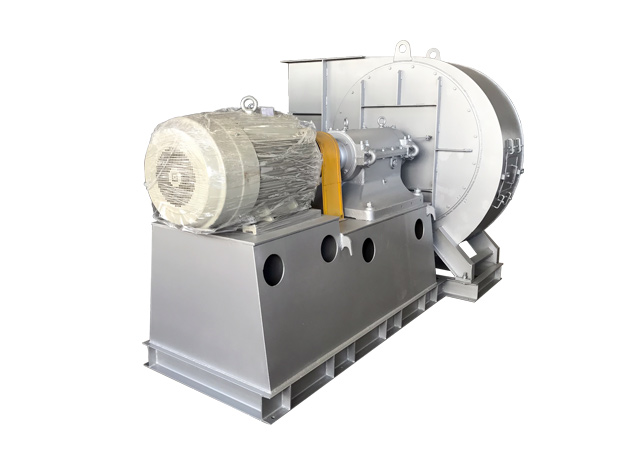

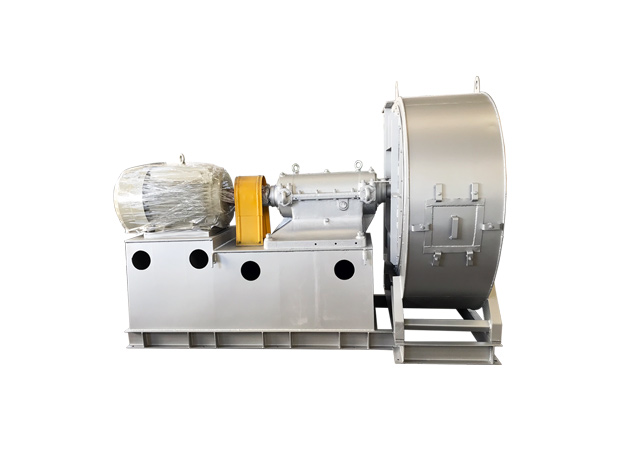

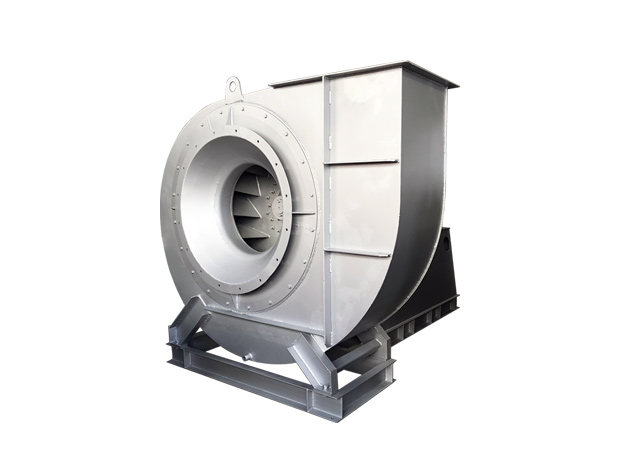

ВЦ 5-45 - радиальные вентиляторы среднего давления, одностороннего всасывания, применяются в различных системах вентиляции и кондиционирования, в системах отопления воздухом, в производственных установках и технологических линиях легкой и тяжелой промышленности, а также в технологических линиях пневмотранспорта в размольных отделениях мукомольных заводов. Вентилятор ВЦ 5-45 имеет спиральный неповоротный корпус в виде "улитки" и рабочее колесо с 9-ью назад загнутыми лопатками, комплектуется трехфазным электродвигателем. Для придания жесткости и устойчивости корпусу, предусмотрены специальные ребра. Направление вращения рабочего колеса - правое или левое, угол разворота корпуса - 0 градусов. В качестве антикоррозионной защиты и для улучшения внешних свойств вентилятор имеет износостойкое лакокрасочное покрытие.

Вентиляторы используются для перемещения невоспламеняющихся воздушно-газовых смесей с температурой не выше 80°С, содержащих пылевые примеси не более 100 мг/м3. Допускается применение вентиляторов для работы в линиях, где предусмотрена транспортировка мелкодисперсных сыпучих материалов, таких, как мука, цемент, песок и др. (при условии соблюдения требований к работе вентиляторов). Температура окружающей среды от -40°С до +40°С. Климатическое исполнение - умеренное или тропическое (2-й и 3-й категории размещения). Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения.

Радиальные вентиляторы ВР 5-35 и BP 5-45 используются в качестве элементов стационарных вентиляционных и отопительных систем. Кроме того, они нашли свое применение на мукомольных и деревообрабатывающих заводах для улучшения работы пневмотранспорта и других технических установок. Вентиляторы данного типа оснащены спиральным поворотным корпусом, рабочим колесом с лопатками загнутыми назад (9 лопаток в ВР 5-35 и 10 – в ВР 5-45).

Вращение колеса может быть правым или левым, всасывание одностороннее.



эксплуатационные параметры
Обозначение
вентилятора
Комплектация
электродвигателями
Пределы параметров
в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
 По мощности  По частоте вращения
(кВт) (об./мин.) По производительности (м3/час) По полному давлению(Па)
Вентилятор ВЦ 5-45-4,25 (№4,25) 4 3000 1200-5000 2700-1700
Вентилятор ВЦ 5-45-8 (№8) 11 1500 4000-11400 2550-2150
Вентилятор ВЦ 5-45-8,5 (№8,5) 15 1500 5300-16500 3250-2250
угол спирали
