технические характеристики

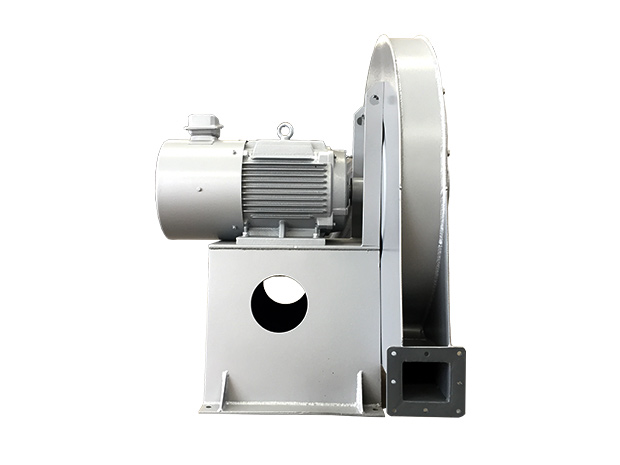

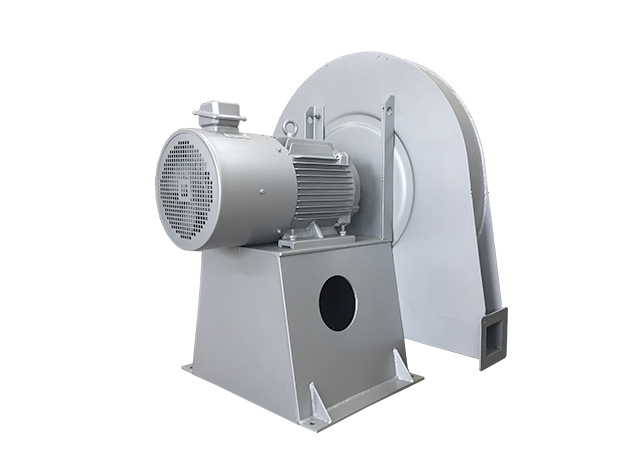

Радиальные вентиляторы высокого давления ВР 6-13 являются вентиляторами промышленного назначения, одностороннего всасывания и применяются в вентиляционных и отопительных системах, технологических линиях легкой и тяжелой промышленности. Вентиляторы изготавливаются номерами, равными диаметрам рабочих колес в дециметрах : №4 (ВР 6-13-4), №5 (ВР 6-13-5), №6,3 (ВР 6-13-6,3), №8 (ВР 6-13-8) и №10 (ВР 6-13-10).

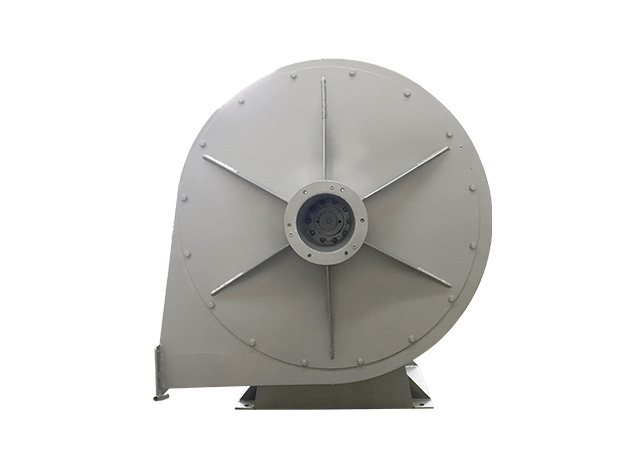

Материалы - углеродистая или нержавеющая сталь в общепромышленном исполнении, разнородные металлы во взрывозащищенном исполнении. Спиральный поворотный корпус вентиляторов выполнен в виде "улитки", а рабочее колесо имеет 7 лопаток. Комплектуются трехфазными электродвигателями. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое.
Радиальные вентилятор высокого давления используются для перемещения невоспламеняющихся воздушно-газовых смесей с температурой не выше 80°С, содержащих твердые примеси не более 100 мг/м3 и не содержащих липких и волокнистых веществ. Температура окружающей среды от -40°С до +40°С. Климатическое исполнение - умеренное или тропическое 2-й и 3-й категории размещения. Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения. По желанию заказчика вентиляторы комплектуются гибкими вставками и виброизоляторами.
В нашей компании вы можете купить вентиляторы ВР 6-13 по лучшей цене.
эксплуатационные параметры
омер вентилятора |
Мощность
электродвигателя,кВт |
Частота вращения
электродвигателя,об/мин |
Производительность
по воздуху,м3/час |
Полно давление,
Па |
ВР 6-13-4 (№4) |
2,2 |
3000 |
200-320 |
2900-2800 |
|
3 |
3000 |
220-460 |
2900-2300 |
ВР 6-13-5 (№5) |
4 |
3000 |
350-1180 |
4700-1500 |
|
5,5 |
3000 |
370-1220 |
4750-1500 |
ВР 6-13-6.3 (№6.3) |
15 |
3000 |
1500-3400 |
6500-3500 |
|
18,5 |
3000 |
1600-3500 |
6500-3500 |
ВР 6-13-8 (№8) |
5,5 |
1500 |
1000-1800 |
2900-2100 |
|
7,5 |
1500 |
1200-1800 |
2900-2150 |
ВР 6-13-10 (№10) |
18,5 |
1500 |
1600-3200 |
4500-3600 |
|
22 |
1500 |
2000-3300 |
4600-3500 |
угол спирали |
|
