Вентиляторы ВР 280-46

По мощности(кВт):0.18-110
По частоте вращения(об./мин.):220-3000
По производительности(м3/час):570-127500
По полному давлению(Па):220-2800
Типоразмерный рад:
№2;№2,5; №3.15; №4; №5; №6.3; №8; №10; №12.5; №16; №20

технические характеристики

Вентиляторы радиальные среднего давления ВР 280-46 и аналоги изготавливаются по 1-ой и 5-ой схемам исполнения. Производительность от 600 м3/ч до 120 000 м3/ч, полное давление от 250 Па до 3000 Па. Вентиляторы среднего давления применяют в системах, где требуется стабильность аэродинамических параметров и введены жесткие ограничения на габаритные размеры. Не рекомендуется использовать эти вентиляторы при работе на всасывание и для параллельной работы без элементов сети.Вентиляторы радиальные среднего давления ВР 280-46 и аналоги изготавливаются по 1-ой и 5-ой схемам исполнения. Производительность от 600 м3/ч до 120 000 м3/ч, полное давление от 250 Па до 3000 Па. Вентиляторы среднего давления применяют в системах, где требуется стабильность аэродинамических параметров и введены жесткие ограничения на габаритные размеры. Не рекомендуется использовать эти вентиляторы при работе на всасывание и для параллельной работы без элементов сети.

  Температура окружающей среды от минус 45ºС до плюс 40ºС. Умеренный климат, 2-я и 3-я категории размещения. При защите двигателя от атмосферных воздействий допускается использование вентилятора по 1-й категории размещения.

В вентиляторах 1-ой категории размещения при производстве устанавливается двигатель либо так же 1-ой категории, либо 2-ой категории, но защищается кожухом от атмосферных воздействий.

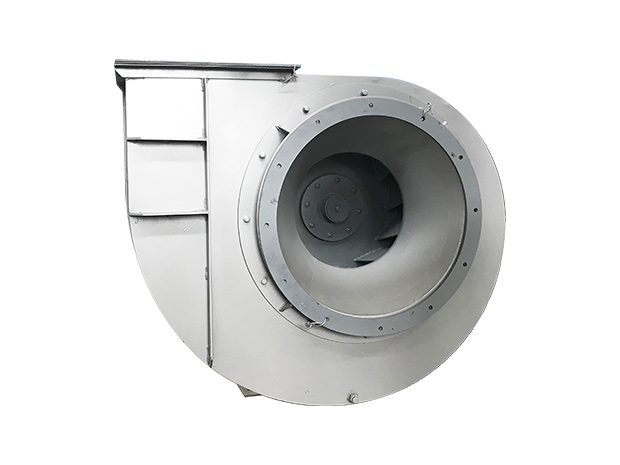

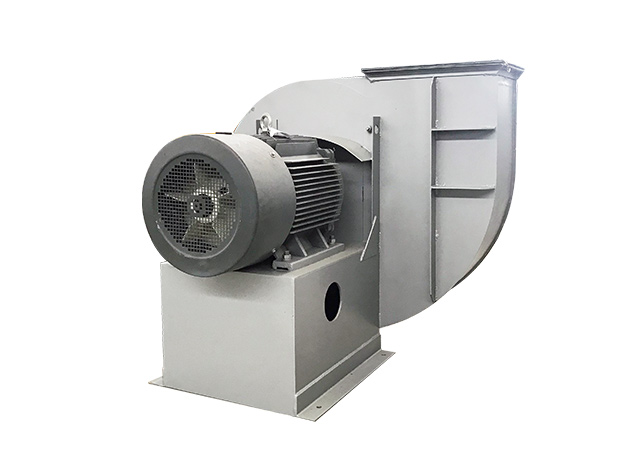

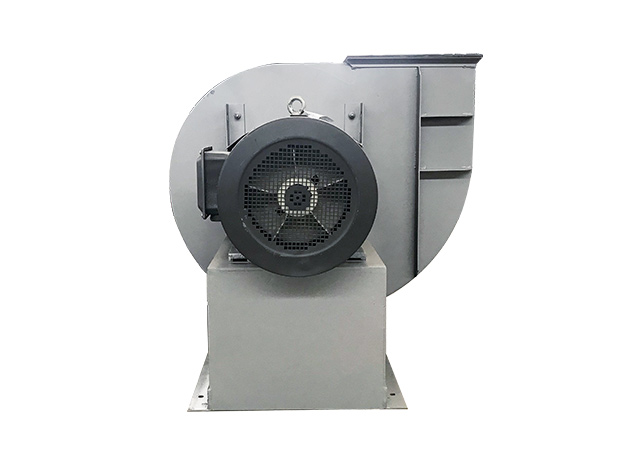

Корпус вентиляторов ВР 280-46 имеет спиральный поворотный корпус в виде "улитки" и рабочее колесо с 32-мя вперед загнутыми лопатками, комплектуется трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое.
Радиальные вентиляторы используются для перемещения невоспламеняющихся воздушно-газовых смесей с температурой не выше 80°С для обычного исполнения (до 200°С для жаропрочного исполнения Ж2), содержащих твердые примеси не более 0,1 г/м³ и не содержащих липких и волокнистых веществ. Температура окружающей среды от -40°С до +40°С (до +45°С для вентиляторов в тропическом исполнении). Климатическое исполнение - умеренное или тропическое 2-й и 3-й категории размещения. Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения.

эксплуатационные параметры
Обозначение вентилятора  По мощности(кВт)  По частоте вращения(об./мин.) По производительности(м3/час) По полному давлению (Па)
Вентилятор ВР 300-45-2 (№2) 0,18-2,2 1500/3000 570-800 270-1220
Вентилятор ВР 300-45-2,5 (№2,5) 0,37-7,5 1500/3000 890-5100 410-2000
Вентилятор ВР 300-45-3,15 (№3,15) 0,37-3,0 1000/1500 1180-5400 320-890
Вентилятор ВР 300-45-4 (№4) 1,1-11,0 1000/1500 2550-11400 540-1550
Вентилятор ВР 300-45-5 (№5) 4,0-30,0 1000/1500 5000-24500 860-2500
Вентилятор ВР 300-45-6,3 (№6,3) 5,5-30,0 750/1000 7500-33100 790-1780
2,2-45,0 400-1100* 4200-36400 240-2400
Вентилятор ВР 300-45-8 (№8) 15,0-90,0 750/1000 14400-65400 1250-2800
3,0-75,0 300-880* 6250-60000 220-2480
Вентилятор ВР 300-45-10 (№10) 5,5-110,0 250-700* 10400-94500 240-2420
Вентилятор ВР 300-45-12,5 (№12,5) 11,0-110,0 220-490* 18100-127500 280-1870
Состав газа Чистый газ, агрессивный газ, твердые частицы, высокотемпературный газ, легковоспламеняющийся газ.
Материал вентилятора Могут быть указаны углеродистая сталь, армированный стекловолокном пластик, нержавеющая сталь, резиновая подкладка, а также износостойкий слой или износостойкая подкладка, керамическая накладка, жаропрочная сталь.
Конфигурация вентилятора Двигатель, крыльчатка, шпиндель, подшипник, посадочное место подшипника, встроенный кронштейн, защитная крышка

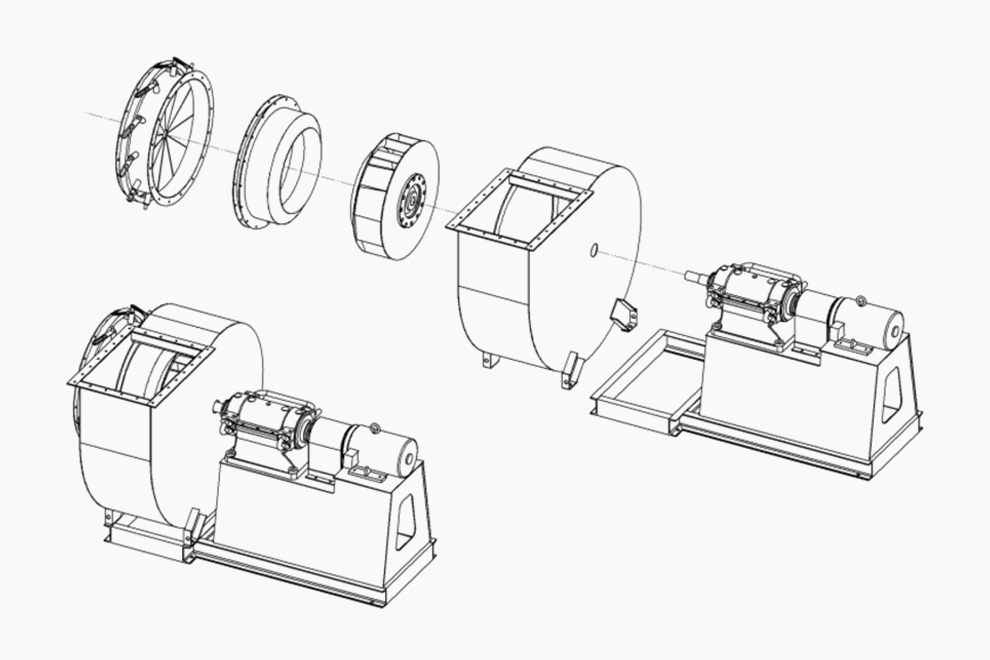

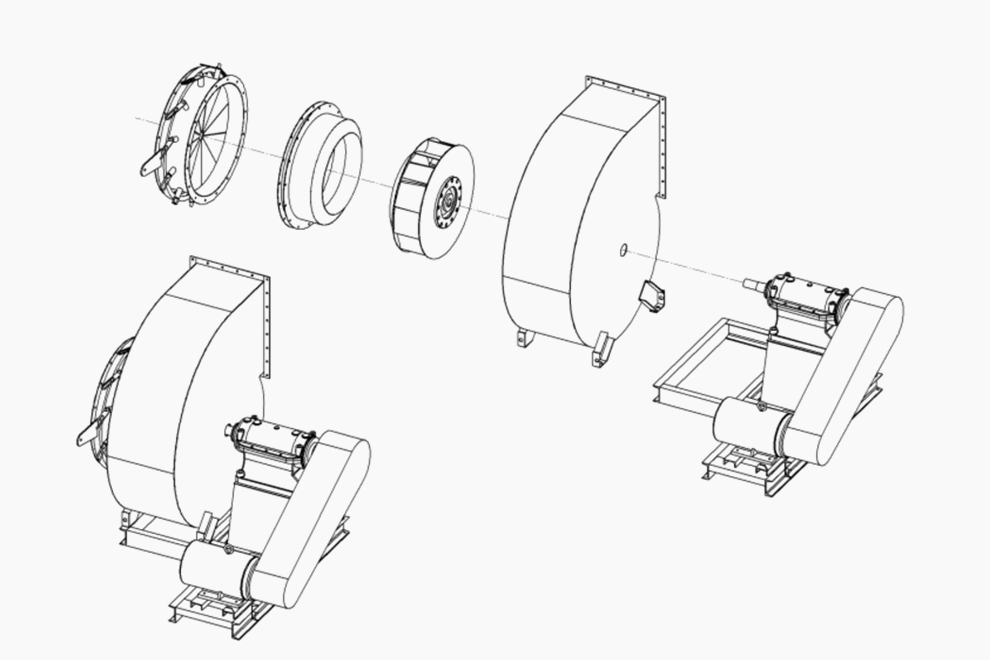

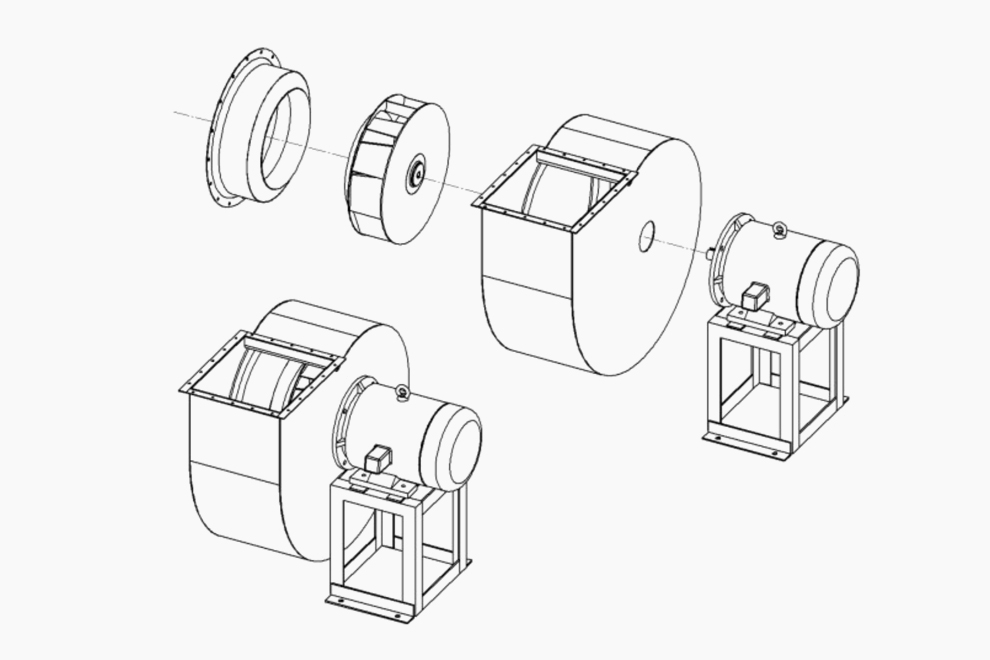

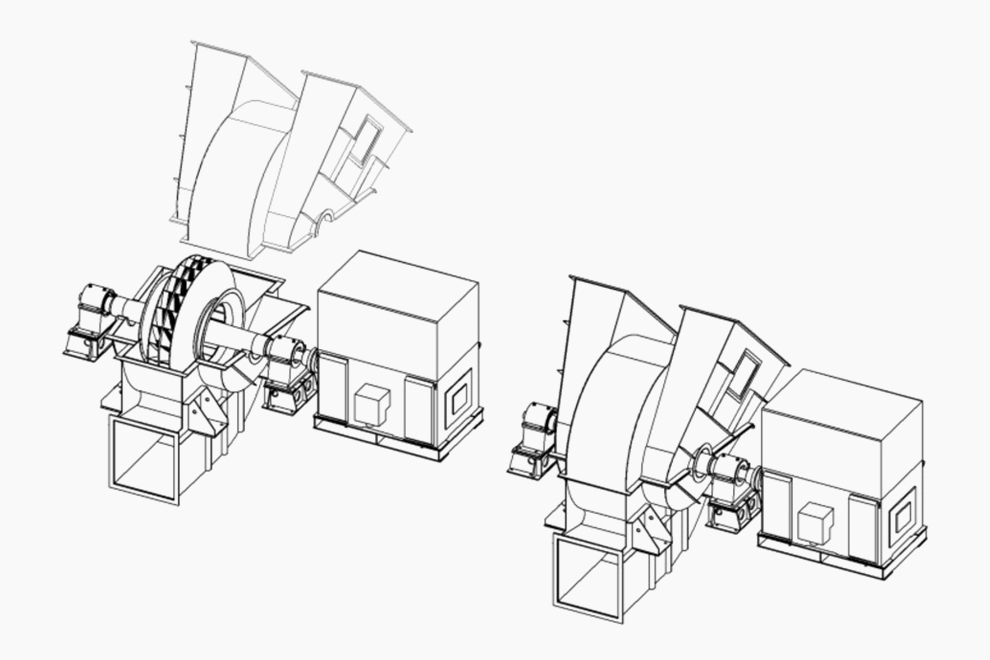

Структура вентилятора
угол спирали
