По мощности(кВт):4-1600
По частоте вращения(об./мин.):600-1500
По производительности(м3/час):3450-475000
По полному давлению(Па):520-9415
Типоразмерный рад:
№6.3; №8; №9; №10; №11.2; №12.5;№13; №15; №17; №19;№21; №22; №24; №26; №28; №31.5; №32

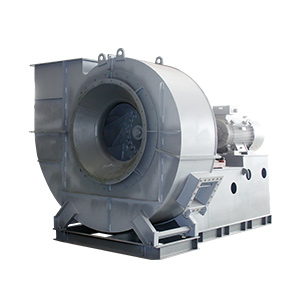

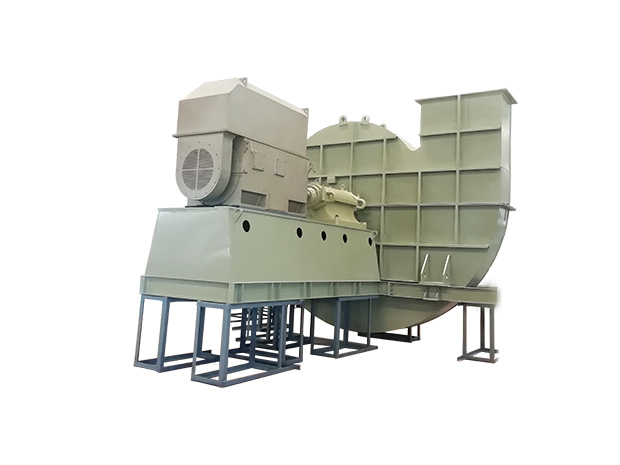

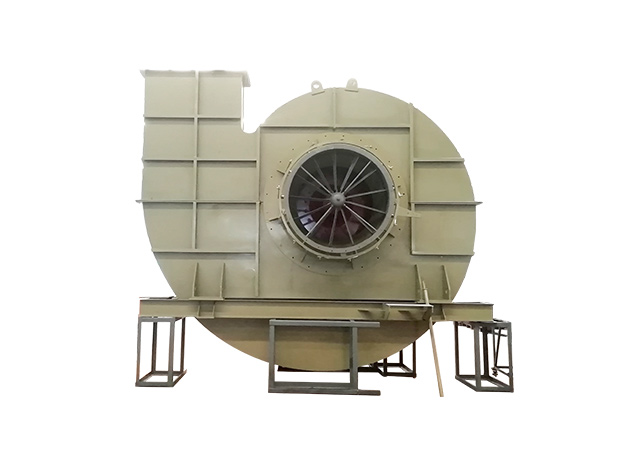

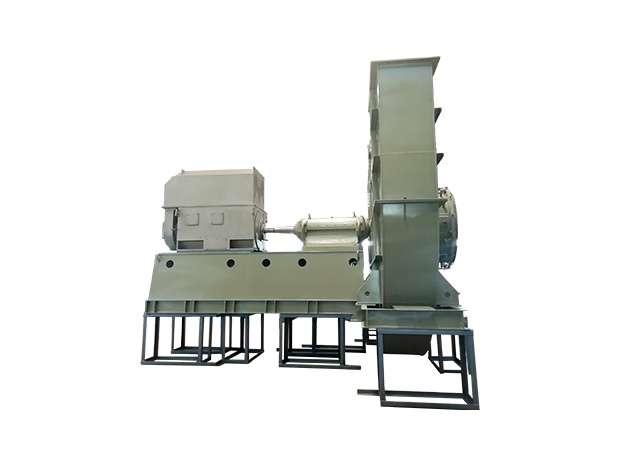

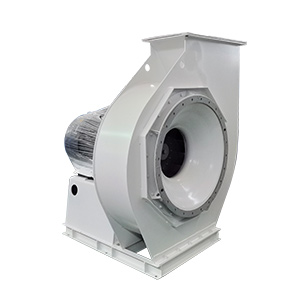

Дымососы ВДН - это промышленные технические вентиляционные тягодутьевые машины среднего или высокого давления, одностороннего всасывания. Предназначены для бесперебойной подачи большого объема чистого воздуха в топливные системы котельных и других промышленных установок. Возможно применение дымососов ВДН в качестве вентиляционных машин для удаления продуктов горения топочных камер газомазутных котлов с уравновешенной тягой.
Конструкция дымососов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы. Рабочее колесо имеет 16 назад загнутых лопаток. Корпус - спиральный поворотный, для удобства монтажа к вентиляционному каналу изготавливается с углом разворота выхлопа от 0° до 270°. Для повышения сопротивляемости внешней среде, наружные детали покрываются специальными лакокрасочными материалами.
| Обозначение дымососа |
По мощности(кВт) | По частоте вращения(об./мин.) | По производительности (м3/час) |
По полному давлению (Па) |
| ВДН-6,3 | 4-5.5 | 1000-1500 | 3450-5220 | 520-1200 |
| ВДН-8 | “11-15 | 1000/1500 | 7050-10550 | 970-2185 |
| ВДН-9 | ”11-15 | 1000/1500 | 9950-15000 | 1220-2750 |
| ВДН-10 | “11-30 | 1000/1500 | 13550-20250 | 1510-3410 |
| ВДН-11,2 | 22-45 | 1000/1500 | 18750-27750 | 1890-4250 |
| ВДН-12,5 | 30-90 | 1000/1500 | 26300-39250 | 2370-5330 |
| ВДН-13 | 45-132 | 1000/1500 | 37750-56750 | 2335-5265 |
| ВДН-15 | 55-315 | 750/1000/1500 | 38000-76500 | 2055-8195 |
| ВДН-17 | 75-630 | 750/1000/1500 | 55500-110500 | 2680-10695 |
| ВДН-18 | 90-315 | 750/1000 | 115550-152000 | 2235-3865 |
| ВДН-19 | 160-400 | 750/1000 | 78000-105000 | 3300-5850 |
| ВДН-20 | 90-400 | 600/750/1000 | 130535-215000 | 1735-4710 |
| ВДН-21 | 160-400 | 750/1000 | 105000-135000 | 4000-7200 |
| ВДН-22 | 200-250 | 750/1000/1000 | 167720-210000 | 2125-3330 |
| ВДН-24 | 250-400 | 600/750 | 219630-275000 | 2520-3950 |
| ВДН-26 | 315-630 | 600/750 | 279530-350000 | 2940-4610 |
| ВДН-28 | 400-800 | 600/750 | 343420-430000 | 3220-5050 |
| ВДН-31.5 | 630-1250 | 500/600/700 | 244650-367000 | 4185-9415 |
| ВДН-32 | 630-1600 | 500/600/750 | 316660-475000 | 2680-6030 |
| Состав газа | Чистый газ, агрессивный газ, твердые частицы, высокотемпературный газ, легковоспламеняющийся газ. | |||
| Материал вентилятора | Могут быть указаны углеродистая сталь, армированный стекловолокном пластик, нержавеющая сталь, резиновая подкладка, а также износостойкий слой или износостойкая подкладка, керамическая накладка, жаропрочная сталь. | |||
| Конфигурация вентилятора | Двигатель, крыльчатка, шпиндель, подшипник, посадочное место подшипника, встроенный кронштейн, защитная крышка | |||

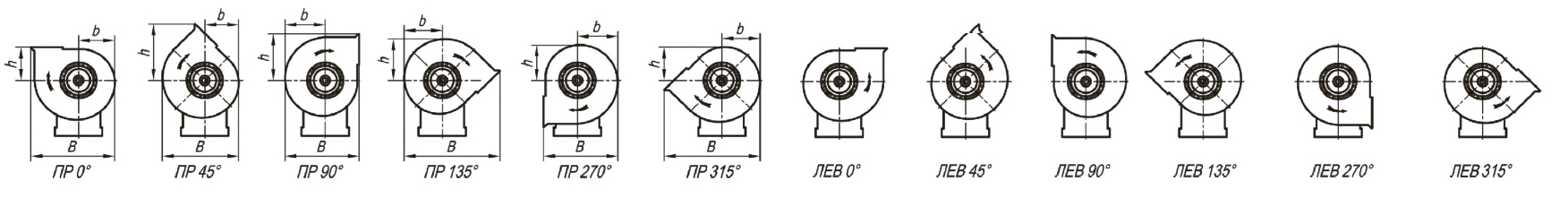

| угол спирали |  |
|||
