По мощности(кВт):0.12-75
По частоте вращения(об./мин.):385-3000
По производительности(м3/час):370-196000
По полному давлению(Па):55-2950
Типоразмерный рад:№2,5; №3.15; №4; №5; №6.3; №8; №10; №12.5; №16; №20
Вентиляторы радиальные ВР 86-77 низкого давления одностороннего всасывания используются для организации принудительного воздухообмена в зданиях и помещениях промышленного, полупромышленного, административного и общественного значения. Могут использоваться как самостоятельная единица, так и в составе сложной канальной вентиляционной системы (местного или общеобменного назначения).
В качестве рабочей среды выступает предварительно очищенный воздух или неагрессивные газовоздушные смеси, которые не содержат в своем составе химически активных примесей, взрыво- или пожароопасных компонентов.
Предельная рабочая температура вентиляторов радиальных ВР 86-77 составляет:
- плюс 80°С – для оборудования в общепромышленном исполнении;
- плюс 200°С – для вентиляторов ВР 86-77 в теплостойком исполнении.
Максимально допустимое содержание взвешенной пыли в воздушном или газовоздушном потоке – 0,1 г/м.куб.

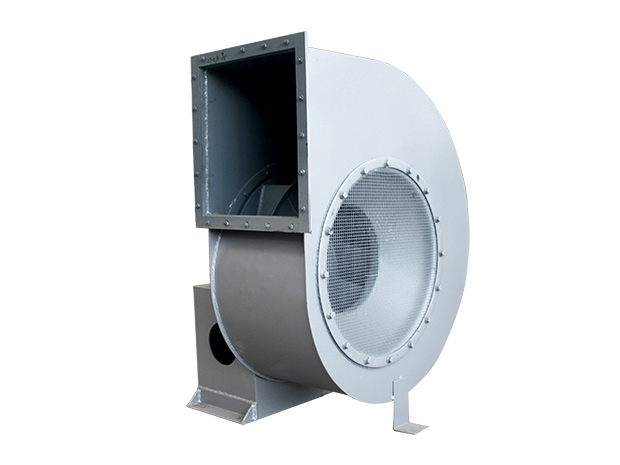

Вентилятор радиальный ВР 86-77 имеет классическую для подобных агрегатов компоновку и состоит из опорной станины, посредством которой крепится к несущему основанию, спиралевидного поворотного корпуса, рабочего колеса с 12-тью отогнутыми назад лопатками и электропривода.
В процессе работы двигатель и вращающееся колесо создают вибрационные нагрузки и генерируют шумы. Для снижения этих негативных явлений рекомендуется применять при монтаже оборудования на постоянном месте эксплуатации специальные виброизоляционные опоры или резиновые демпфирующие подкладки.

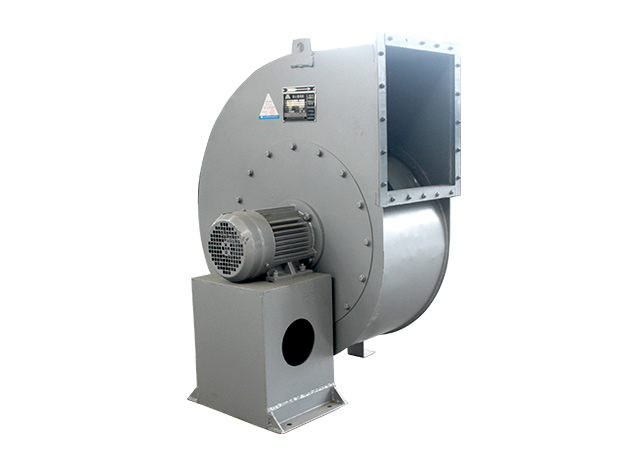

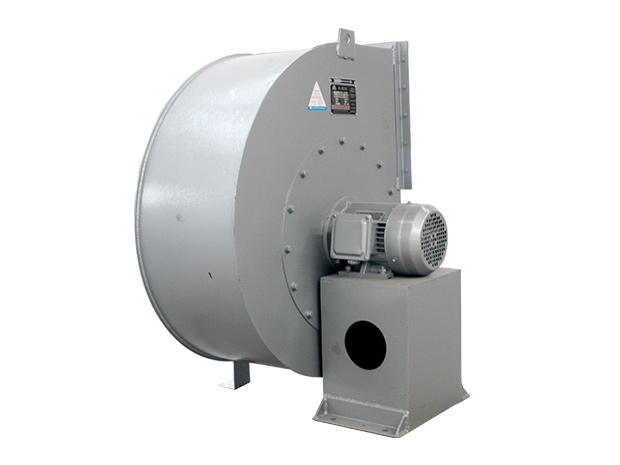

Радиальные вентиляторы ВР 86-77 низкого давления могут комплектоваться электроприводом в двух вариантах: рабочее колесо насаживается непосредственно на ротор двигателя, либо двигатель устанавливается на станине, а вращение передается посредством ременной передачи. Во втором случае агрегат имеет пассивную защиту в виде кожуха, закрывающего вращающиеся шкивы и ремень. По компоновке привода вентиляторы условно делятся на «правые» и «левые».
Корпус вентилятора ВР 86-77 в виде «улитки» имеет возможность проворачиваться относительно рамы, что упрощает его подсоединение к выходному воздуховоду.
| Обозначение вентилятора | в рабочей зоне(кВт) | По частоте вращения(об./мин.) | По производительности(м3/час) | По полному давлению (Па) |
| ВЦ 4-70-5 (№5) | 0,55-3,0 | 1000/1500 | 1950-9000 | 1200-107 |
| ВЦ 4-70-6,3 (№6,3) | 1,1-11,0 | 1000/1500 | 4000-18000 | 1900-170 |
| 0,55-7,5 | 660-1670* | 2900-18000 | 1800-118 | |
| ВЦ 4-70-8 (№8) | 2,2-18,5 | 750/1000/1500 | 8100-32400 | 2150-275 |
| 0,75-11,0 | 495-1280* | 4500-27500 | 1630-108 | |
| ВЦ 4-70-10 (№10) | 4,0-22,0 | 750/1000 | 12000-46500 | 1800-245 |
| 1,1-18,5 | 395-1050* | 7050-45300 | 1800-107 | |
| ВЦ 4-70-12,5 (№12,5) | 15,0-37,0 | 750/1000 | 23700-80700 | 2345-385 |
| 3,0-30,0 | 385-850* | 13700-71400 | 1820-145 | |
| ВЦ 4-70-16 (№16) | 11,0-55,0 | 400-700* | 28500-126100 | 2020-275 |
| ВЦ 4-70-20 (№20) | 45,0-75,0 | 420-500* | 30000-196000 | 1560-580 |
| Состав газа | Чистый газ, агрессивный газ, твердые частицы, высокотемпературный газ, легковоспламеняющийся газ. | |||
| Материал вентилятора | Могут быть указаны углеродистая сталь, армированный стекловолокном пластик, нержавеющая сталь, резиновая подкладка, а также износостойкий слой или износостойкая подкладка, керамическая накладка, жаропрочная сталь. | |||
| Конфигурация вентилятора | Двигатель, крыльчатка, шпиндель, подшипник, посадочное место подшипника, встроенный кронштейн, защитная крышка | |||
| Структура вентилятора |  |
 |
 |
 |
| угол спирали |  |
|||
